CIMATRON | Automatização | Biblioteca de Materiais (Material Library)

CIMATRON | Automatização | Biblioteca de Materiais (Material Library)

Acesso: Chamar esta função de um dos seguintes locais:

Os dados relacionados ao material são salvos na pasta:
... \ ProgramData \ xxxxxx \ Cimatron \ XX.0 \ Data \ templates \ Materials.exl

​

Para  CAD em MONTAGEM

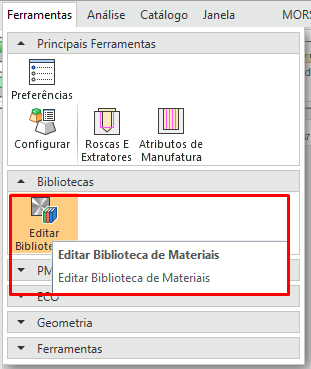

  • Selecione Ferramentas > Bibliotecas > Editar Biblioteca de Materiais na barra de menus.
    A Biblioteca de Materiais só pode ser editada quando ativada na barra de menus.

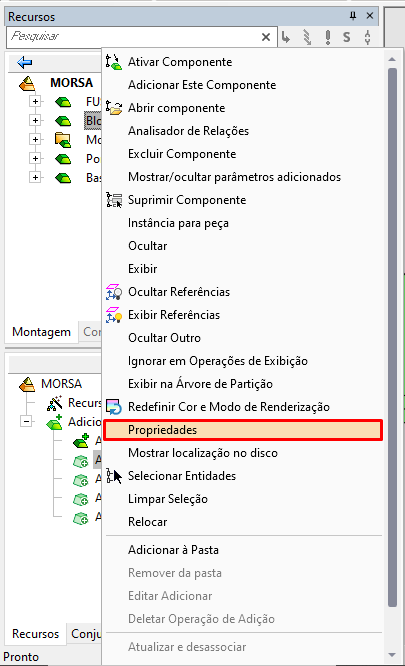

  • Selecione a peça que vai alterar o material, e abra a opção de propriedades.

  • Selecione a opção Part Material no painel de Propriedades do Arquivo. Este botão é exibido se uma peça for selecionada no Cimatron Explorer.
    A Biblioteca de Materiais é exibida no modo de seleção (você só pode selecionar um material).

  • ​


Para CAM

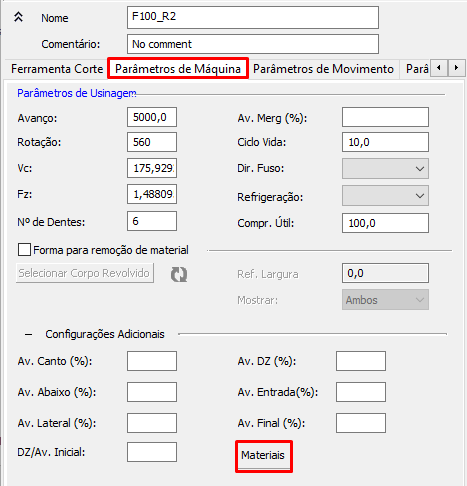

  • Selecione a Aba Ferramentas, dentro da aba selecione Parâmetros de Máquina e depois selecione Materiais

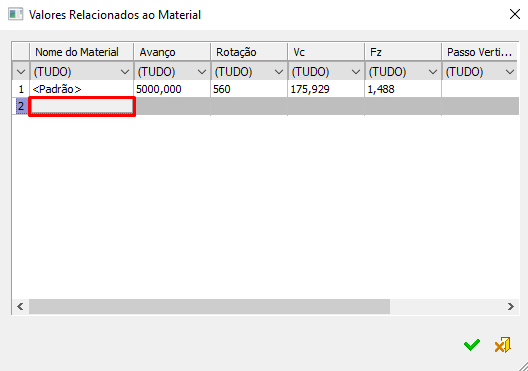

  • Selecionando onde está vazio, podemos escolher o material e salvar as preferências dos parâmetros de usinagem

  • Pressione o botão na lateral para definir o material que vai ser, e depois selecione o “ok” em baixo para confirmar.

A Biblioteca de Materiais é um recurso que permite definir as propriedades do material da peça. Este recurso é usado em todo o Cimatron onde os materiais precisam ser definidos.



Os dados do material são usados no Cimatron Explorer e no NC Setup (Configuração NC), onde os materiais podem ser atribuídos às peças, e também na guia Machine Parameters do Cutters & Holders Dialog, onde o material é usado para filtrar as condições de corte apropriadas (avanço, rotação, etc. ) das ferramentas de usinagem (fresas, brocas, etc).

A tabela de materiais pode ser editada quando chamada a partir da Barra de Menus (Menu Bar).



Exemplo de seleção de materiais:

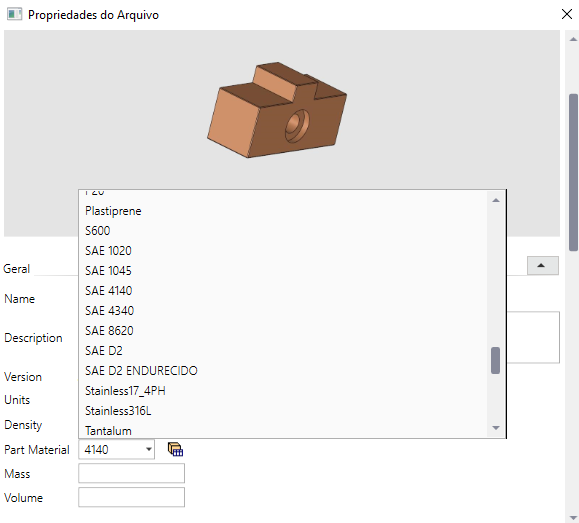

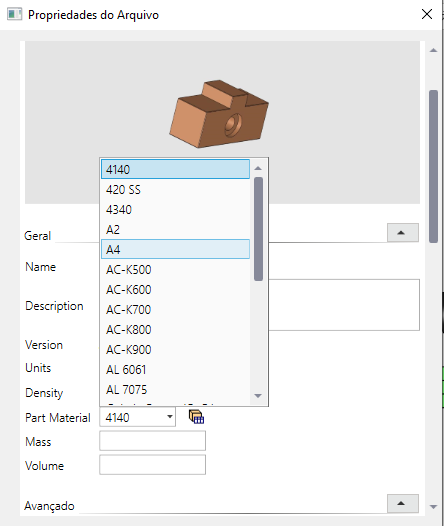

Seleção de materiais no Cimatron Explorer:

Seleção de material no NC Setup ( configuração NC):

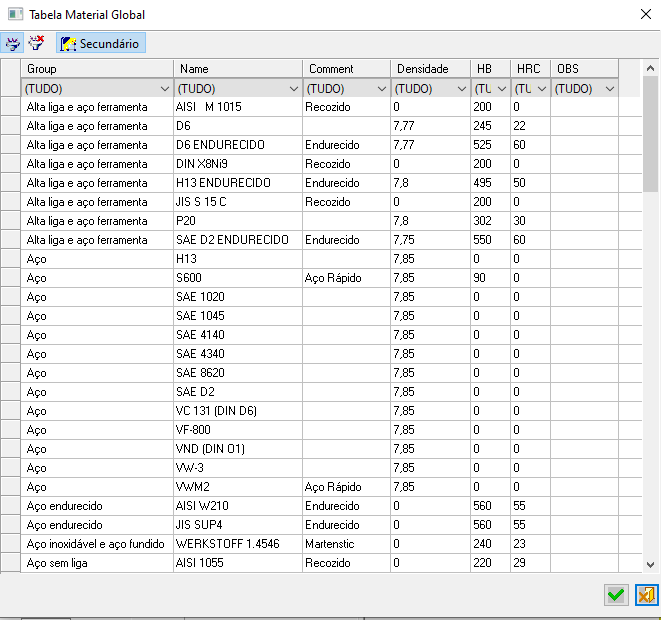

A Biblioteca de Materiais é exibida, mostrando uma tabela de valores de materiais:




Caso esteja utilizando a versão 16 do CIMATRON a pasta dos dados relacionado serão encontrados no seguinte caminho:

C:\ProgramData\Cimatron\Cimatron\16.0\Data\templates

🗒 Observação:

Ao importar arquivo Part (Peça) para o NC, o atributo de material da peça também é importado. O atributo é importado apenas se um atributo de material não existir no arquivo de destino ou se estiver em branco e existir no arquivo de peça importado.

Ao criar o NC-Setup, e o atributo de material existe no arquivo importado, o sistema verifica se o nome do material já existe na tabela de materiais.
Se já existir na tabela de materiais, o material na tabela será selecionado automaticamente.
Se não existir na tabela de materiais, uma mensagem apropriada será exibida e você será solicitado a definir as propriedades do material.
