CIMATRON | VoluMill | Calculadora de Parâmetros de Usinagem Dinâmica
VOLUMILL
Considerações
Requisitos: Não usar Pinça tradicional, somente se for de alta fixação (possui pino tipo Eldon). Preferir Eldon/Skrink FIT/Hidráulico.
Fixação: Garantir alta estabilidade do sistema. Parafusos fixos na mesa da máquina ou morsa hidráulica.
Material: Suporta qualquer material, desde Alumínio, Naval, Aços Ferramenta, Temperados, Titânio e Inconel, etc.
Ferramenta de Corte: Utilizar ferramenta com cobertura correta estabelecida em catálogo pelo fabricante para o material a ser usinado.
Deve possuir capacidade de entrada em hélice em cavidade.
Utilizar de 0,5 a 1 graus de descida em hélice.
Utilizar facas ímpares para corte de alumínio.
Menor diâmetro possível, para já reduzir a quantidade de ferramentas do processo (diâmetro 8, 12 ou 16, por exemplo).
Usar o menor raio de canto possível, preferível nenhum, pois a direção da força de corte é alterada com o raio.
Refrigeração: Utilizar refrigeração para expulsar os cavacos da cavidade.
Dureza do Material: Brinel para materiais sem tratamento térmico/verde e Rockwell (Hrc) para materiais temperados ou de dureza elevada.

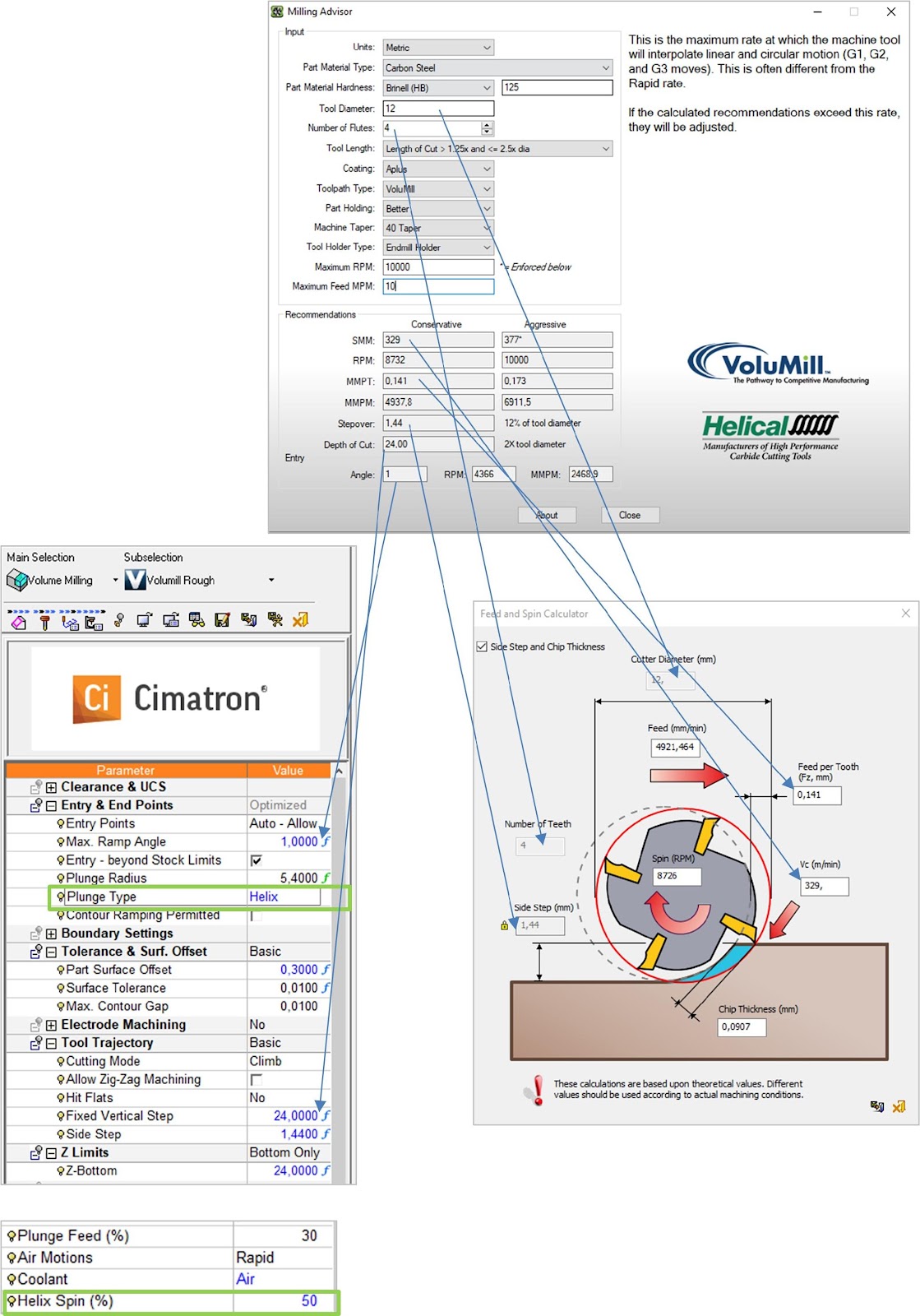

Exemplo SAE 1020

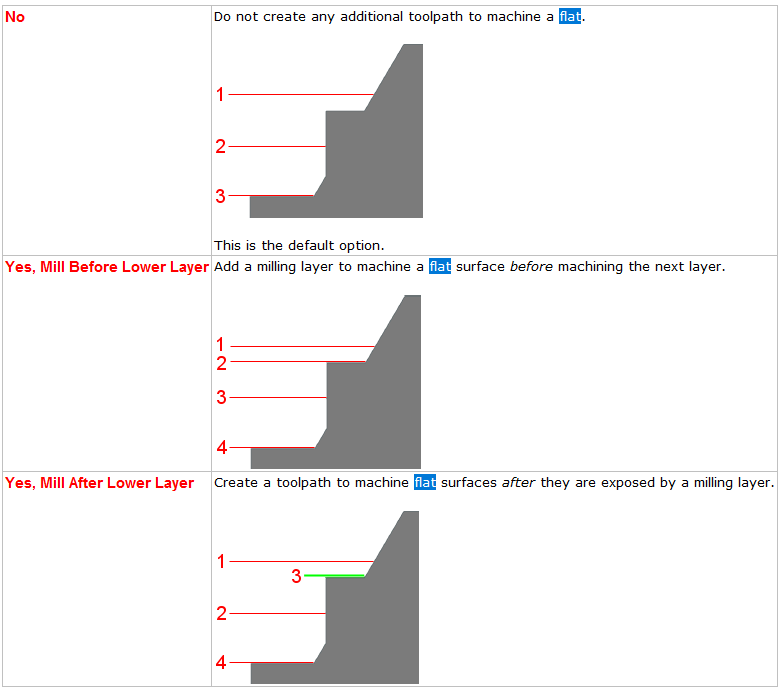

Usinagem em Altura Diferentes (Hit Flat)
