Color by Feedrate
torna mais fácil do que nunca visualizar e verificar as taxas de avanço diretamente em seus programas NC.
Identifique e corrija problemas antes de executar o programa na máquina real, economizando tempo, reduzindo riscos e melhorando a qualidade geral da usinagem.

O artigo abaixo irá guiar em como definir essa opção.

Passo 1: Localize o ícone de simulação na aba superior.

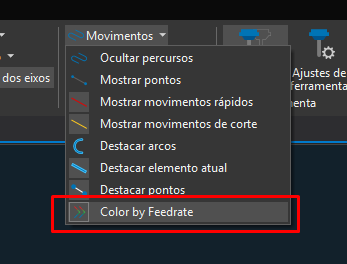

Passo 2: Selecione o menu de “Movimentos” e selecione a opção “Color By Feedrate”

Interface gráfica do usuário, Aplicativo O conteúdo gerado por IA pode estar incorreto.

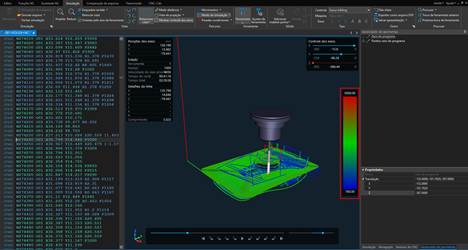

Passo 3: O gradiente de cores irá aparecer ao lado direito da simulação permitindo a identificação dos avanços.

Tela de computador com jogo O conteúdo gerado por IA pode estar incorreto.

Nota:
A trajetória da ferramenta é colorida usando um gradiente baseado na taxa de avanço de corte – do azul nos avanços baixos ao vermelho nos avanços altos, com todos os valores intermediários suavemente mesclados entre eles.
