Construindo uma configuração de máquina - Mill

​
O artigo a seguir descreve as etapas envolvidas na construção de uma fresadora para CIMCO Edit 2024 - NC Machine Simulation and Backplot. Para definir uma configuração de máquina para Backplot, ignore as etapas envolvidas na adição de geometria a um eixo.

Configurando o modelo CAD da máquina

Este guia mostrará as etapas envolvidas na configuração de uma fresadora de 5 eixos. O Haas UMC750, que está prontamente disponível para transferência através do CIMCO Edit (Máquinas de transferência), será utilizado neste guia de exemplo.

 Passo 1: Certifique-se de que a orientação da máquina esteja definida corretamente.

Passo 2: Defina os eixos da máquina para a posição zero da máquina.

Etapa 3: Coloque a origem na ponta do nariz do fuso.

Passo 4: Divida a máquina em componentes individuais e coloque-os em níveis separados. Nomeie-os de acordo, Casa, Base, Eixo Z, Eixo X, etc.

Passo 5: Salve cada componente da máquina como arquivos STL individuais.

Nota: Se você é um usuário do Mastercam, use a ferramenta gratuita Machine Builder para Mastercam, que inclui um seletor STL. Para obter mais informações sobre esta ferramenta, consulte o artigo: Construtor de máquinas para Mastercam.

Selecionando um tipo de arquivo

O Tipo de arquivo contém todas as configurações do editor, incluindo o tipo de máquina e o tipo de controle que serão usados no Backplot ou no NC Machine Simulation.

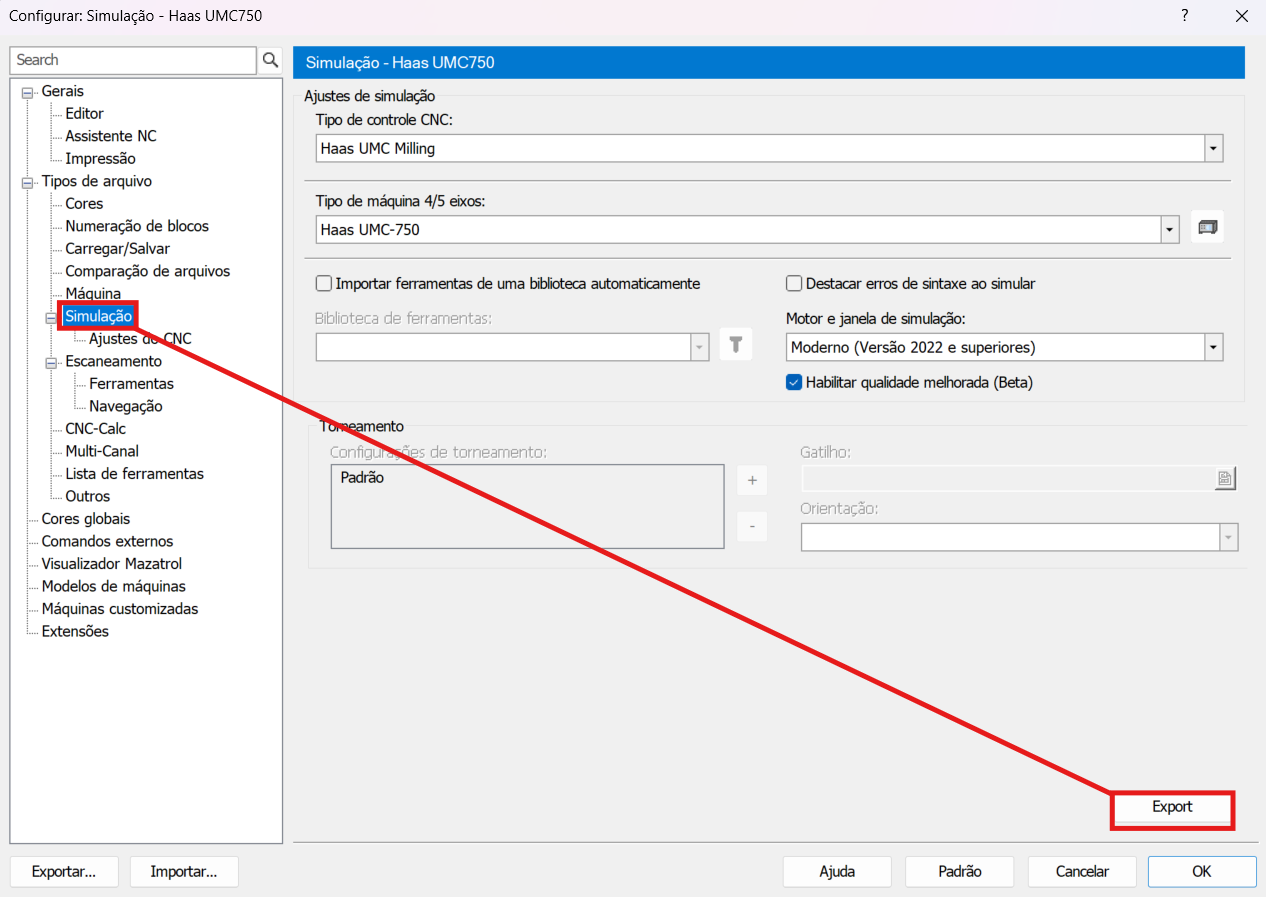

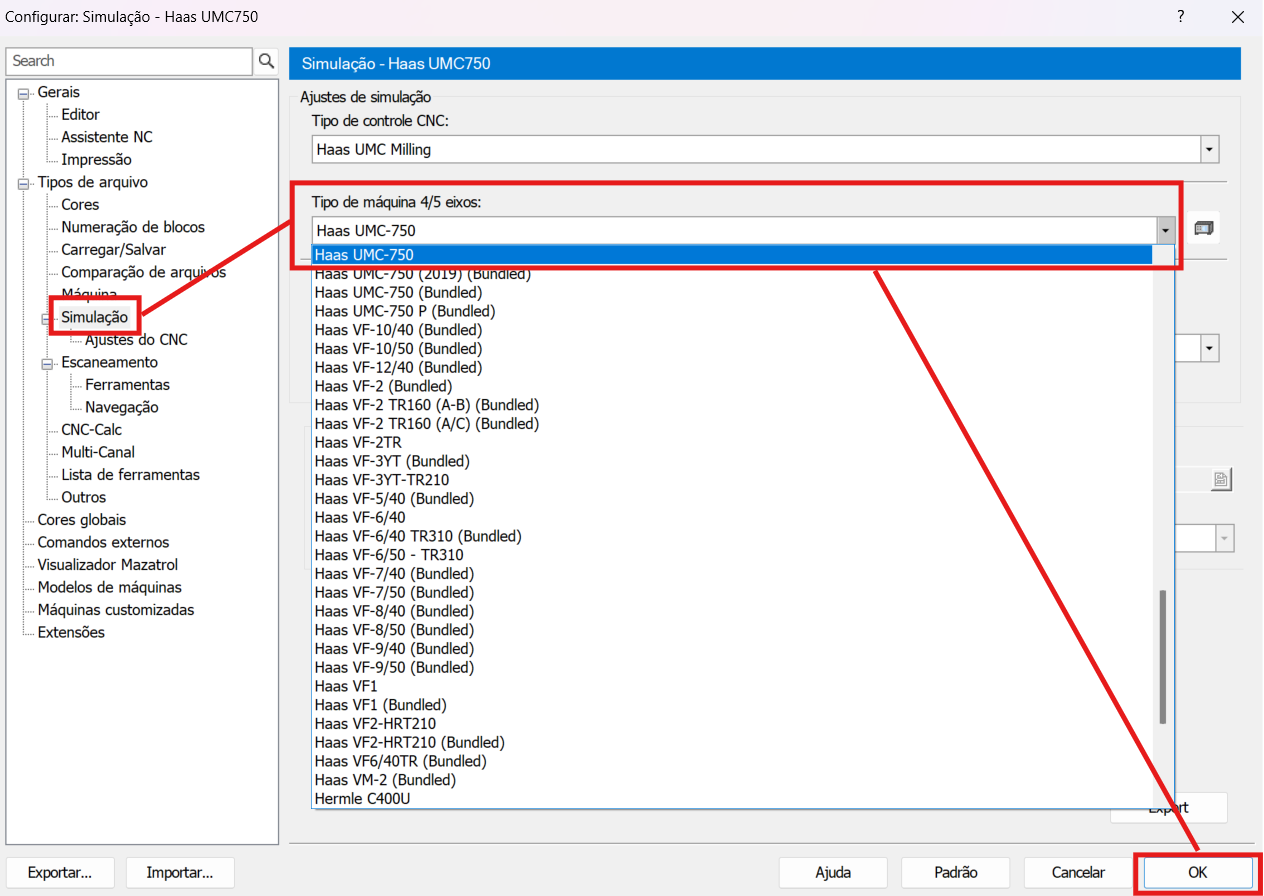

Passo 1: Vá para Configurar > tipos de arquivo.

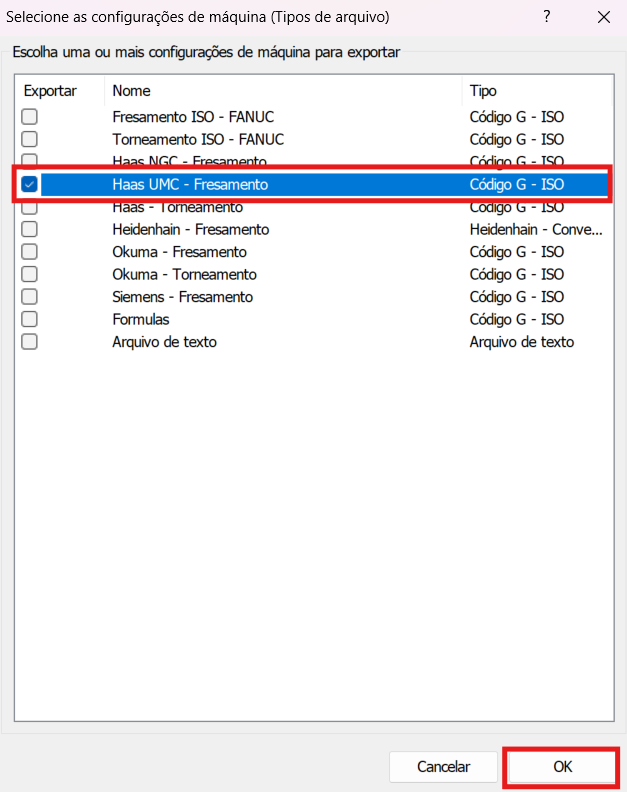

Passo 2: Selecione um tipo de arquivo existente.

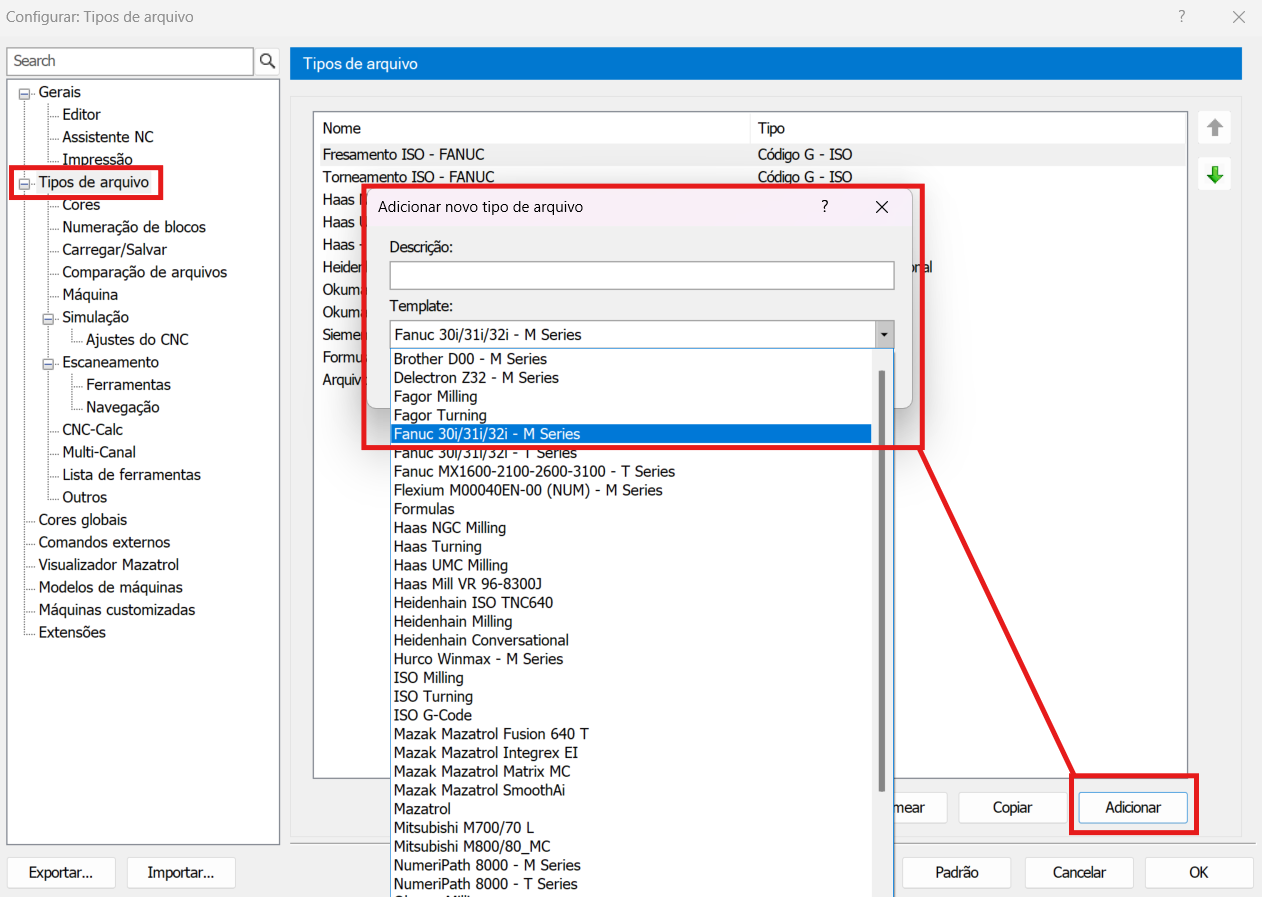

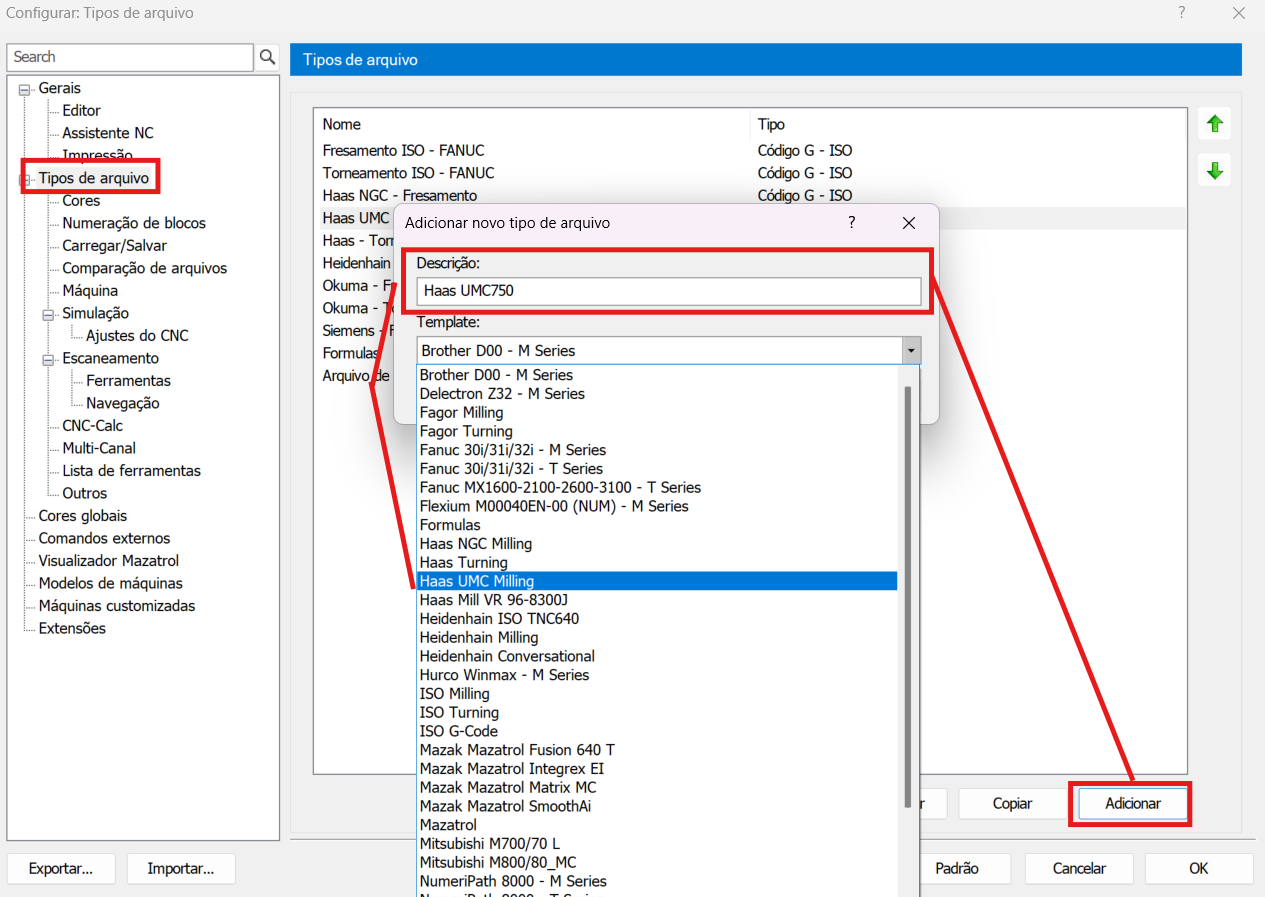

Etapa 3: Em alguns casos, ter tipos de arquivo separados para máquinas individuais pode ser a preferência. Nesse caso, basta ir para Configurar > tipos de arquivo > Adicionar.

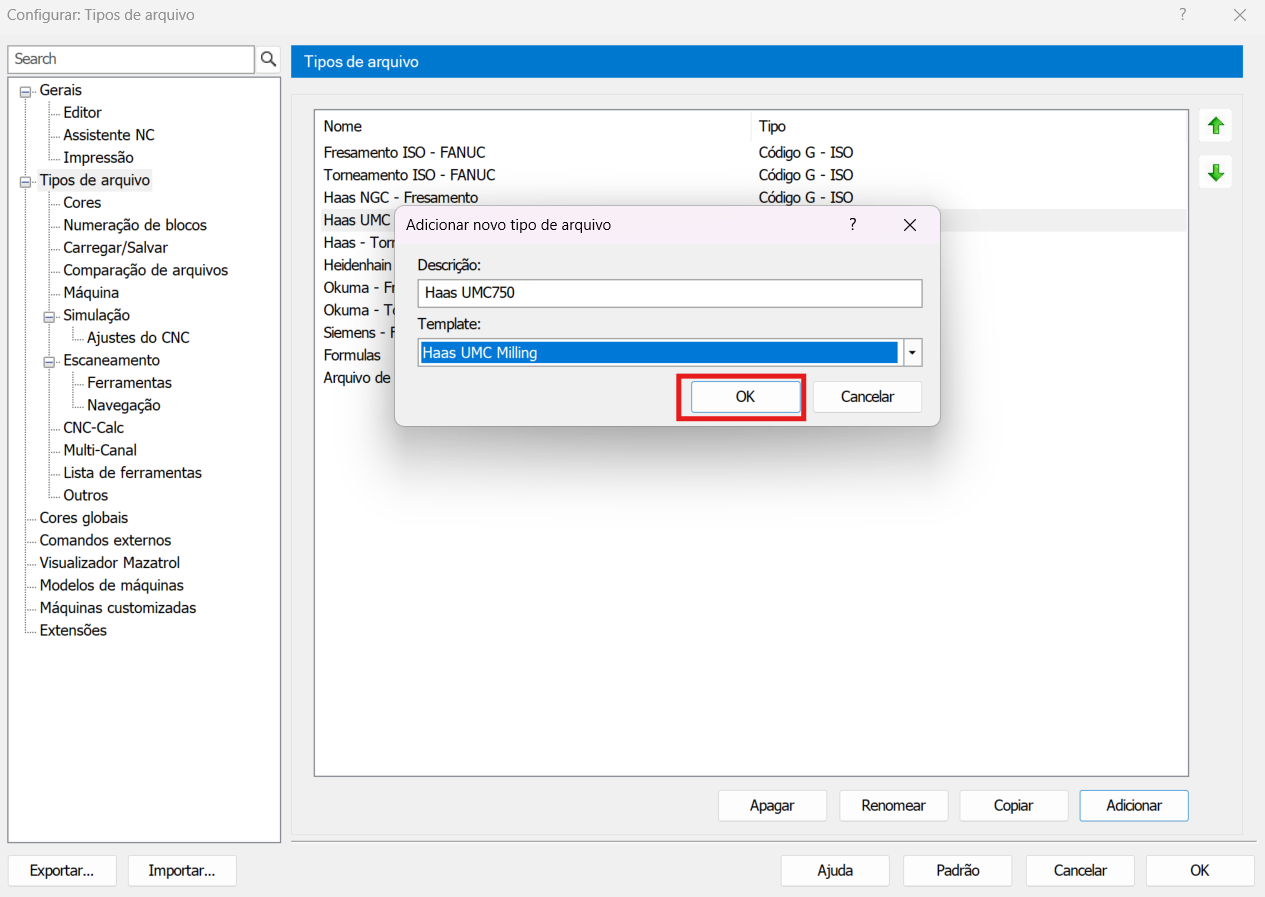

Descrição: Digite o nome do Tipo de arquivo a ser usado.

Modelo: Selecione na lista de controladores disponíveis.

Usando o Editor de Configuração da Máquina

Selecione o 'Tipo de arquivo' e siga as etapas descritas abaixo.

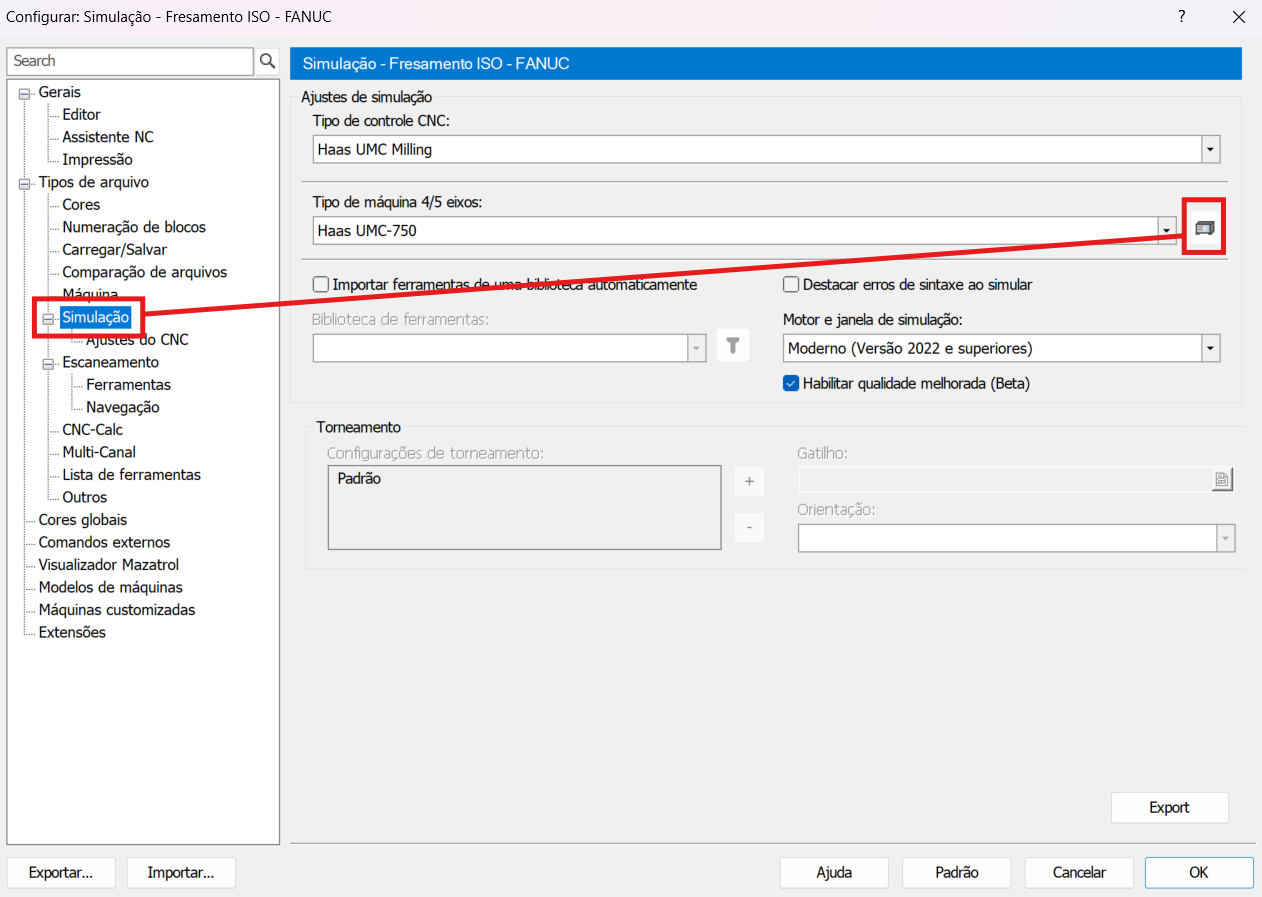

Passo 1: Vá para Configurar > Backplot > Editar configuração da máquina.

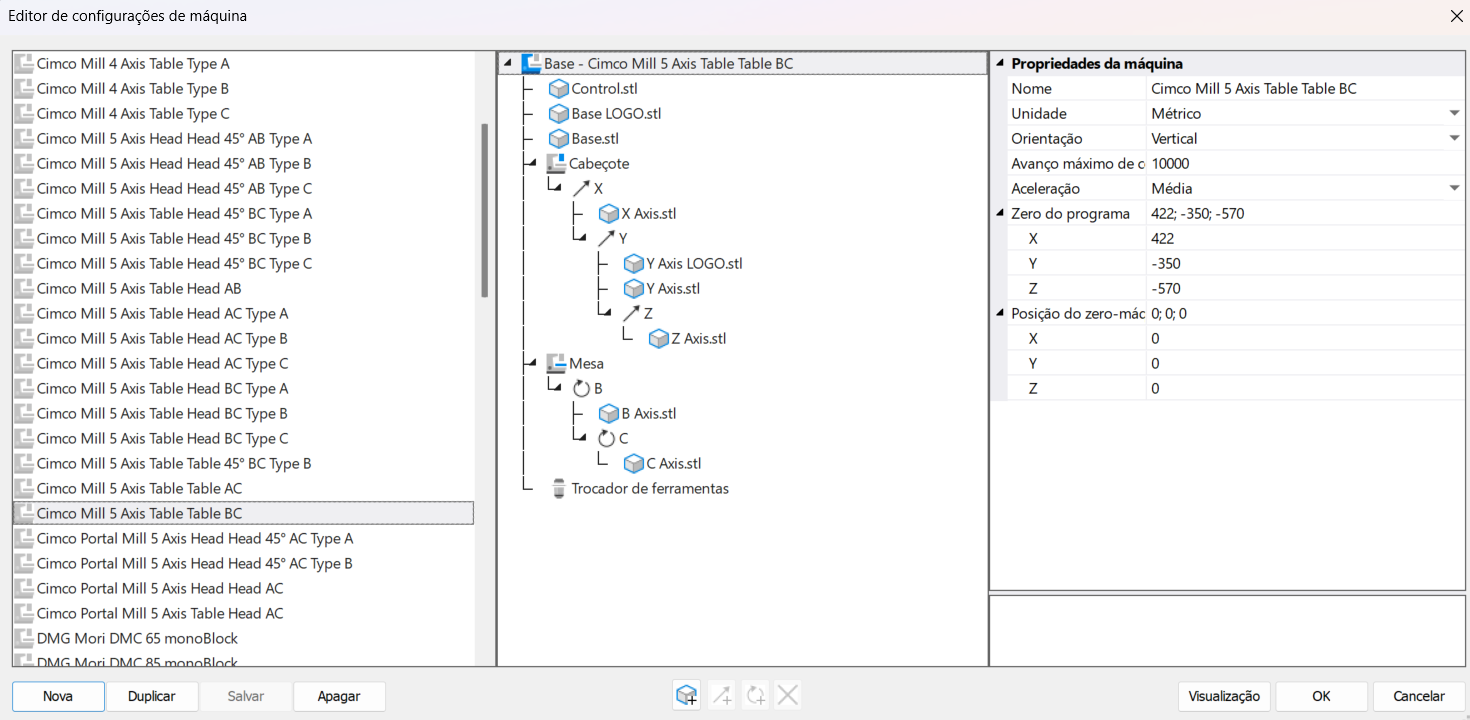

O Editor de Configuração da Máquina será aberto:

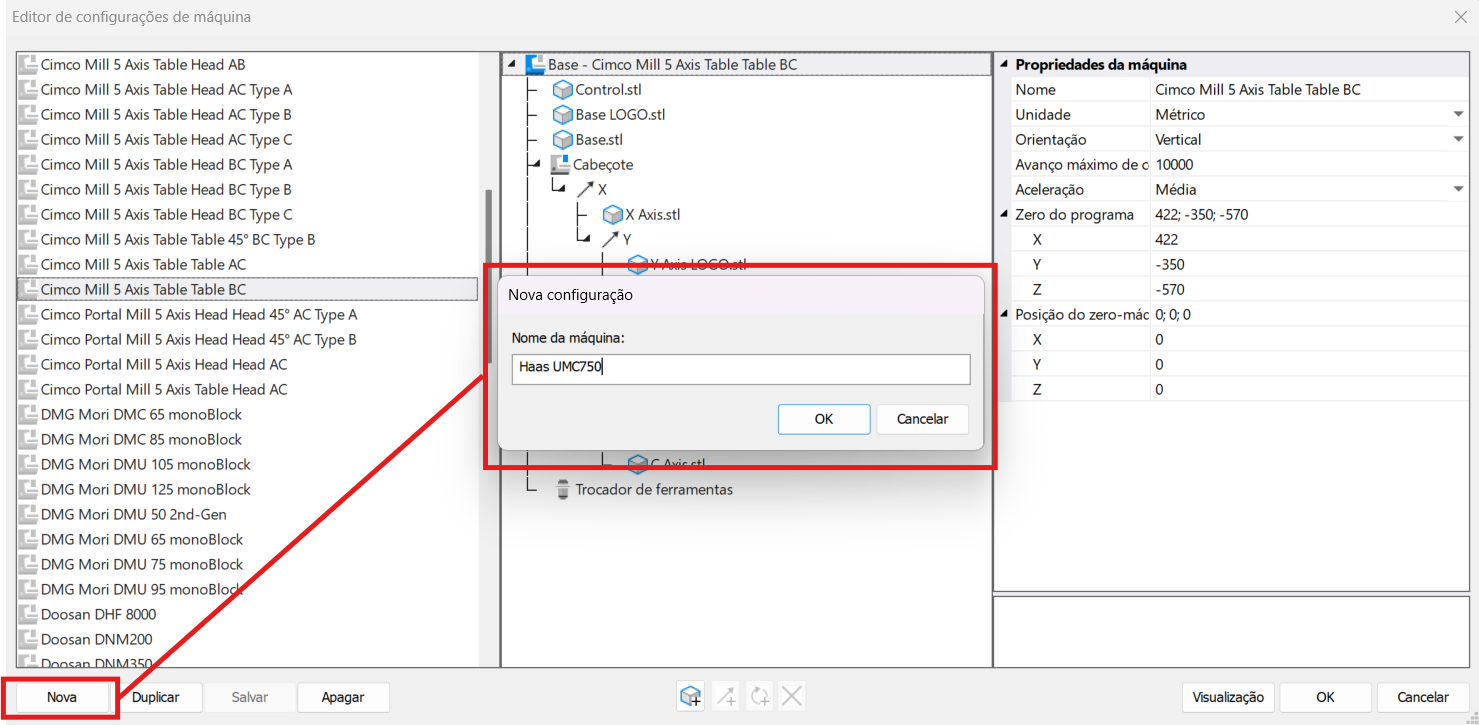

Passo 2: Selecione 'Novo' para criar uma nova configuração de máquina. Um prompt para inserir o nome da máquina será exibido.

Etapa 3: Depois que um nome de máquina for inserido, selecione 'OK'.

Uma configuração de máquina ficará disponível para definir.

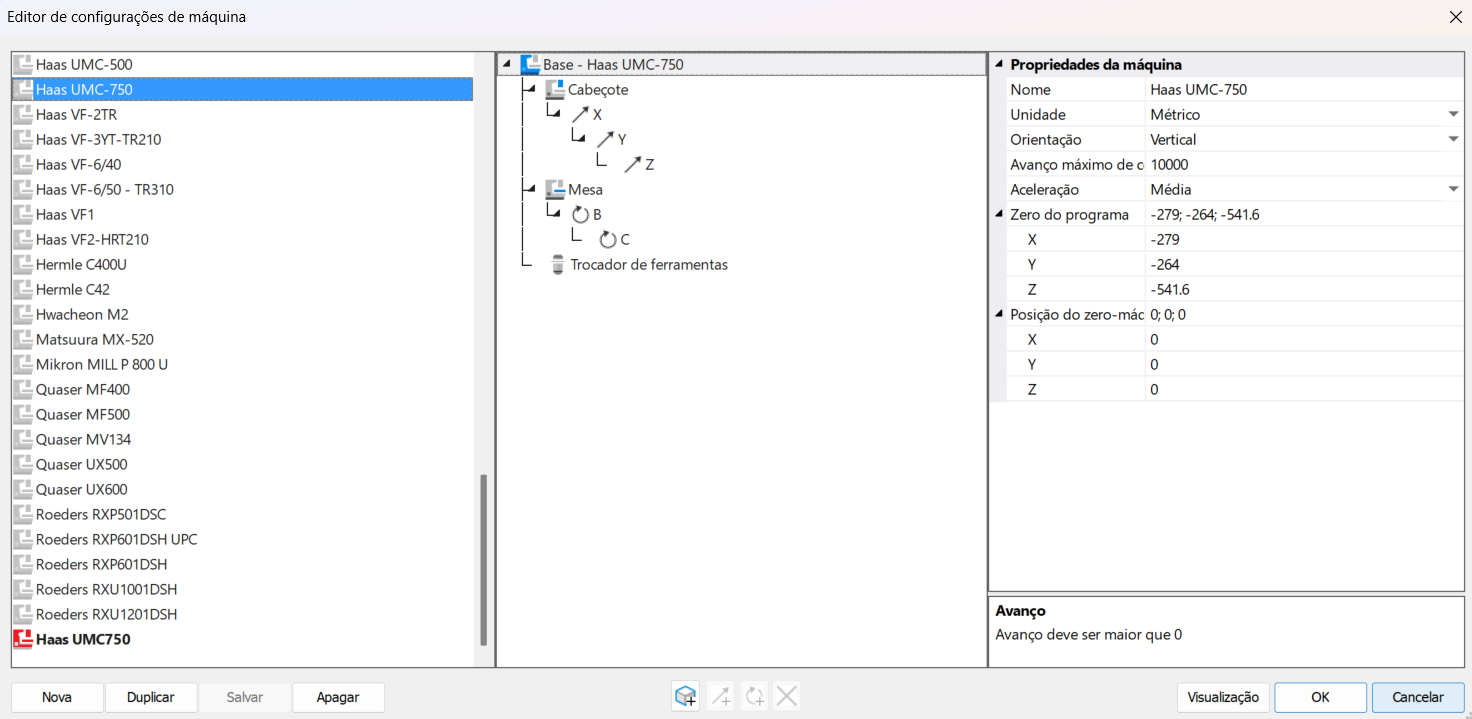

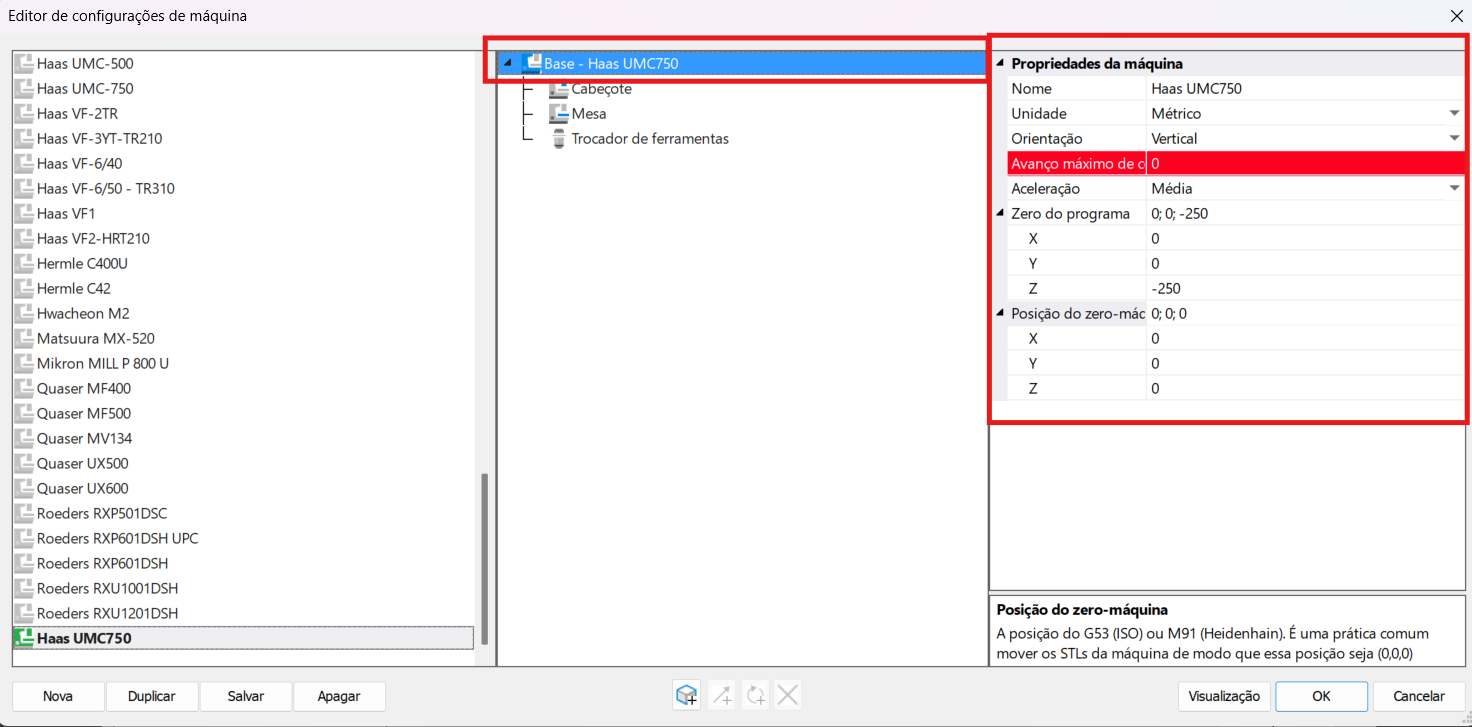

Passo 4: Selecione 'Base' e defina as Propriedades da Máquina.

Nome: Nome da máquina

Sistema de unidades: Métrico ou Imperial. O sistema de unidades é usado para limites, centro de rotação e taxa de avanço.

Orientação: Vertical, horizontal, torno. Use esta configuração para especificar a orientação da configuração da máquina.

Origem padrão: A posição padrão na máquina onde a peça de trabalho/fixação/estoque será colocada. Em relação à posição zero da máquina (nariz do fuso).

Passo 5: Definindo a 'Cabeça'.

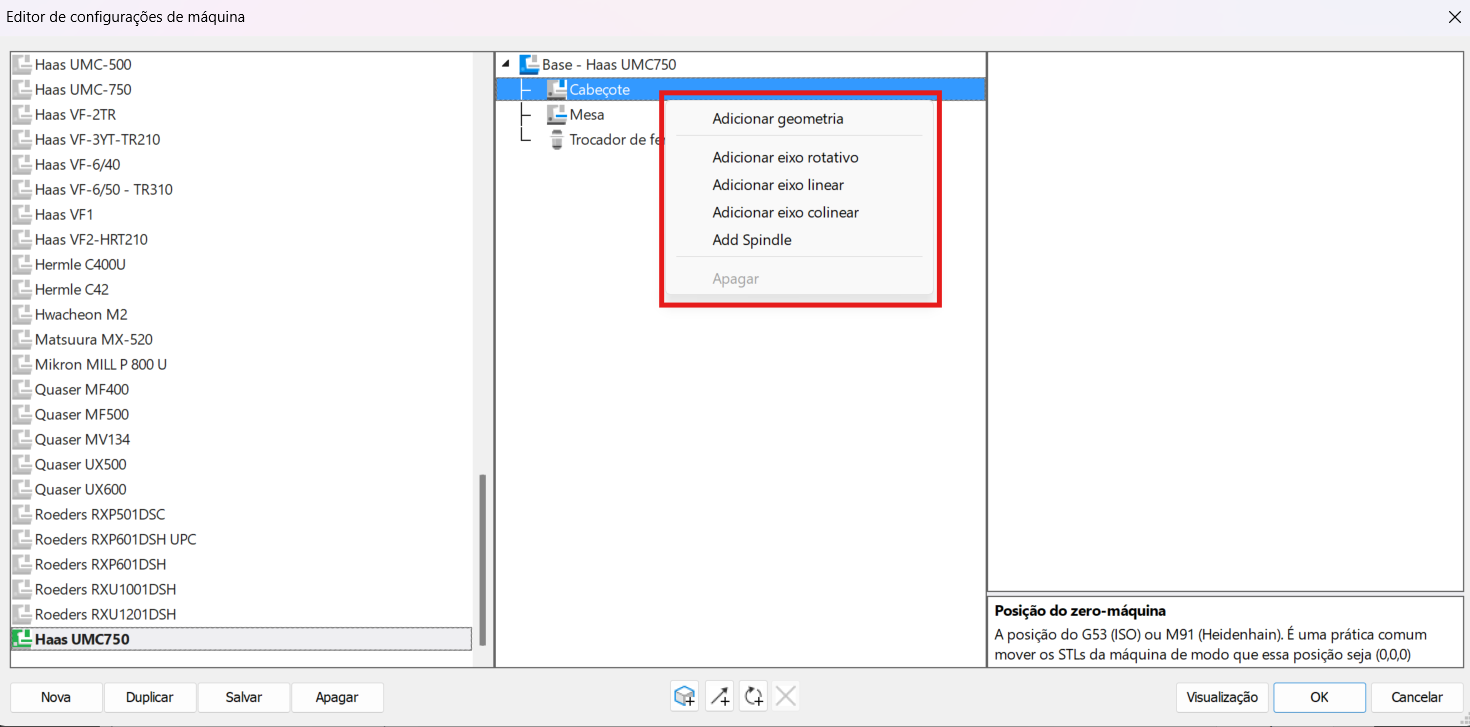

Clique com o botão direito do mouse em 'Cabeçote' para adicionar um eixo linear, rotativo ou de fuso à seção 'Cabeçote' da máquina.

Quando um eixo for selecionado, ele abrirá a seção de parâmetros configuráveis em 'Propriedades do eixo'.

Nota: Um eixo do fuso tem várias funções, mas nem sempre precisa ser necessariamente definido.

(1) Atribua geometrias ao fuso que gira com a ferramenta. Geralmente não é possível ver a ferramenta girando porque a ferramenta já está girada. Use uma ferramenta 3D para ver a ferramenta girar e visualizá-la girando no sentido horário ou anti-horário.

(2) Mude a direção da ferramenta para algo diferente de Z.

(3) Mude onde a ferramenta está posicionada na máquina para algo diferente de (0,0,0). Geralmente, a ferramenta é montada na origem da máquina (nariz do fuso). Ao definir um 'fuso', agora a origem da máquina não precisa necessariamente ser onde a ferramenta é montada.

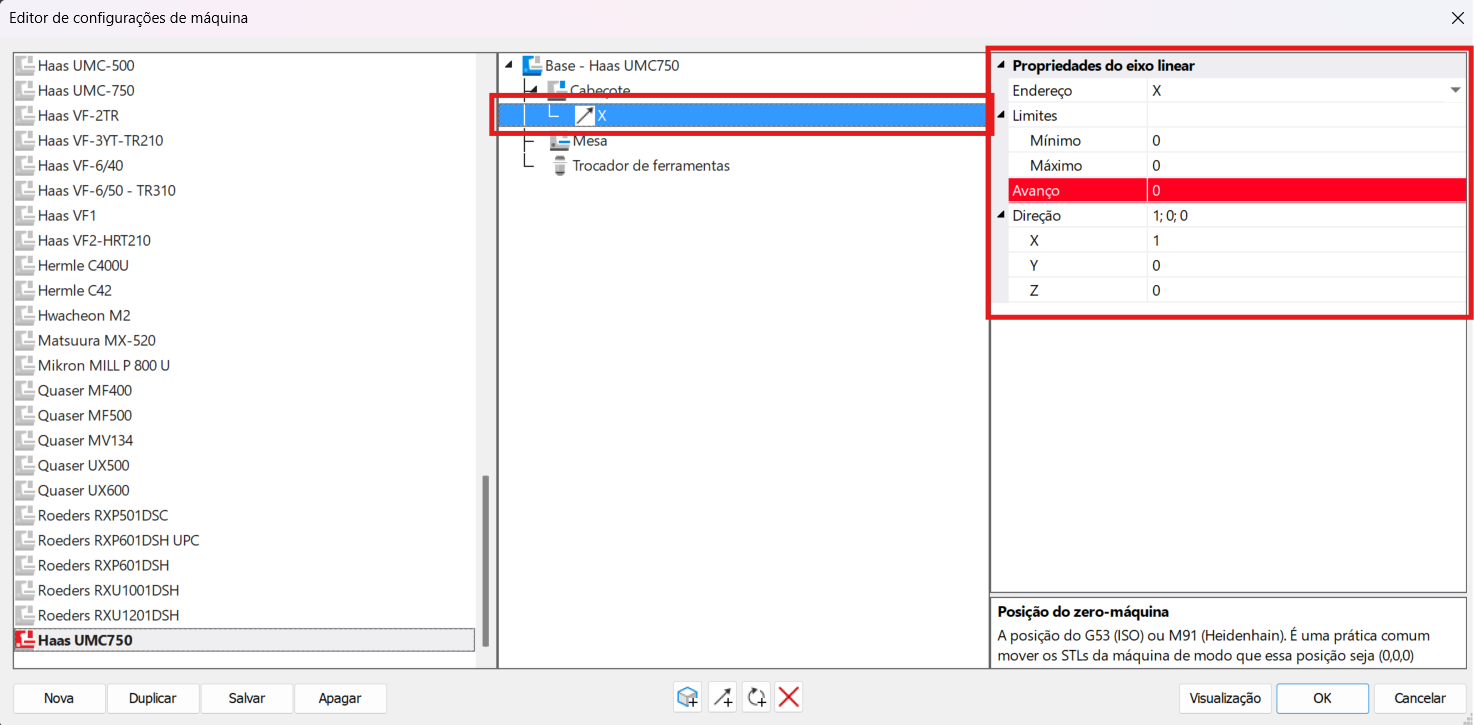

Passo 6: Propriedades do eixo linear.

Endereço: Selecione o menu suspenso para escolher um eixo linear. X, Y ou Z.

Limites: Insira os valores limite de deslocamento mínimo/máximo. Lembre-se de que os valores devem ser sempre relativos à posição dos eixos quando definidos para a posição zero da máquina.

Taxa de alimentação: Insira a taxa de avanço do eixo. Este é o avanço máximo a ser usado em movimentos rápidos. Para eixos lineares, esse valor precisará estar em mm/Min.

Direção: Definido automaticamente, mas pode ser ajustado, se necessário. Determine a direção na qual o eixo se moverá.

Nota: Continue a definir cada eixo até que o cabeçote esteja totalmente configurado. No exemplo da UMC750 da Haas, seria apresentado o seguinte: X > Y > Z.

Passo 7: Definindo a 'Tabela'.

Clique com o botão direito do mouse em 'Tabela' para adicionar um eixo linear, rotativo ou fuso à seção 'Tabela' da máquina.

Quando um eixo for selecionado, ele abrirá a seção de parâmetros configuráveis em 'Propriedades do eixo'.

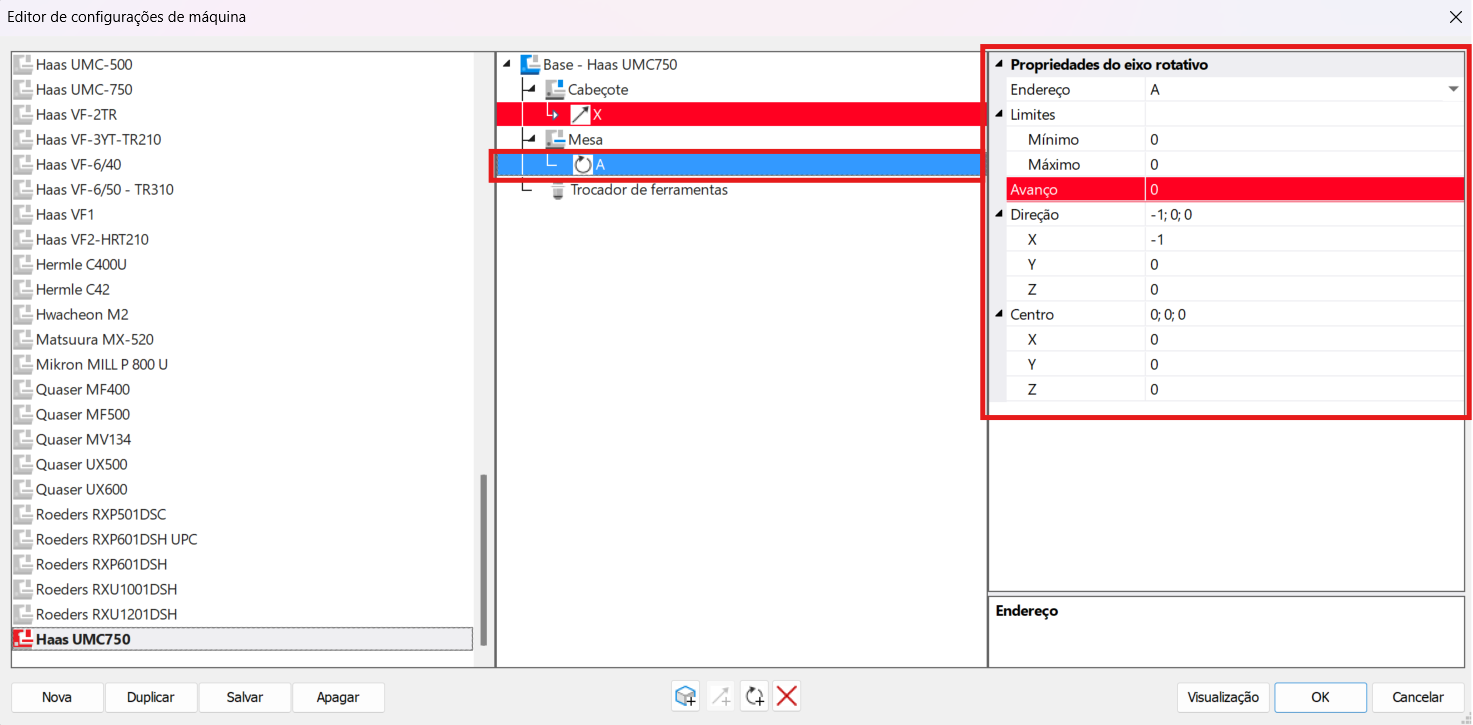

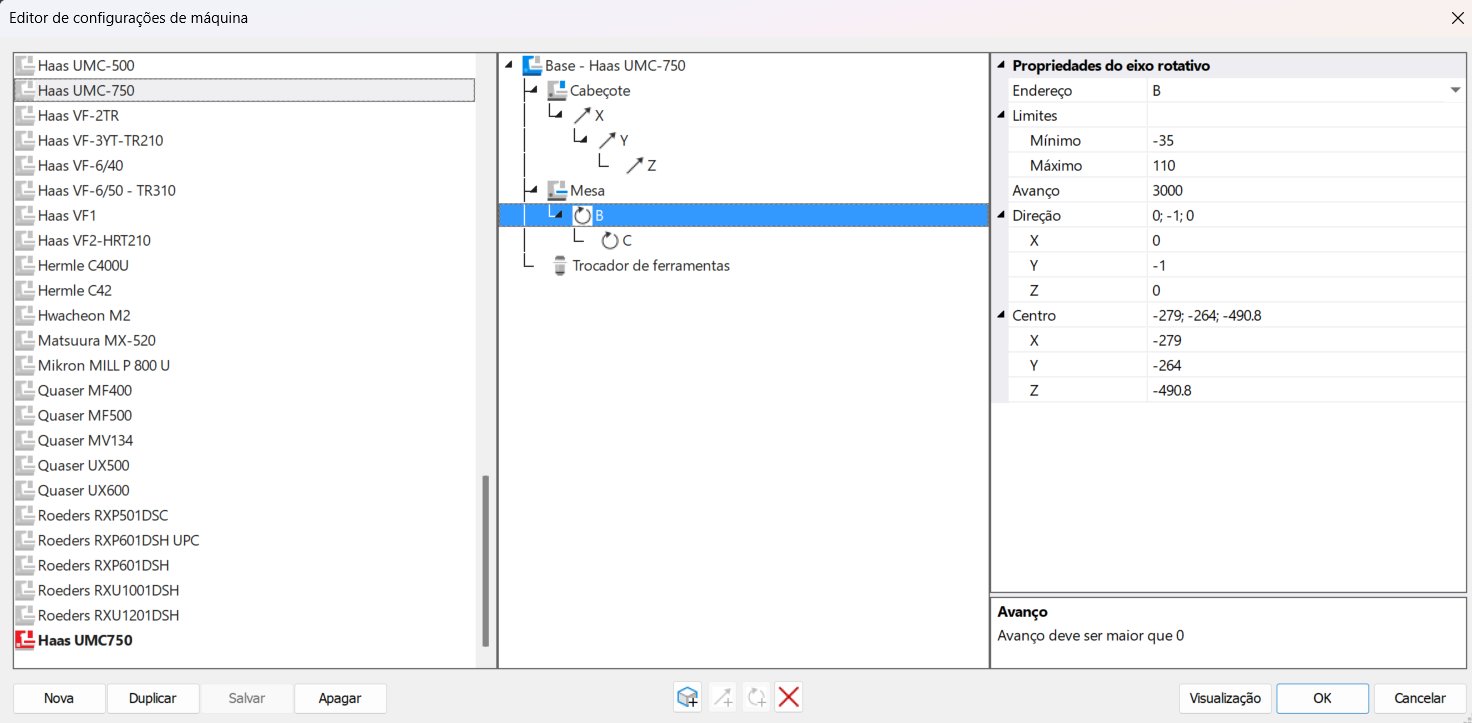

Passo 8: Propriedades do eixo rotativo.

Endereço: Selecione o menu suspenso para escolher um eixo rotativo. A, B ou C.

Limites: Insira os valores limite de deslocamento mínimo/máximo. Para eixos rotativos, isso seria em graus.

Taxa de alimentação: Insira a taxa de avanço do eixo. Este é o avanço máximo a ser usado em movimentos rápidos. Para eixos rotativos, esse valor precisará estar em graus/Min.

Direção: Definido automaticamente, mas pode ser ajustado, se necessário. Determine a direção na qual o eixo irá girar.

Centro de rotação: Determine a origem X, Y, Z para o eixo de revolução.

Nota: Continue a definir cada eixo até que a Tabela esteja totalmente configurada. No exemplo do Haas UMC750, seria apresentado o seguinte: B > C.

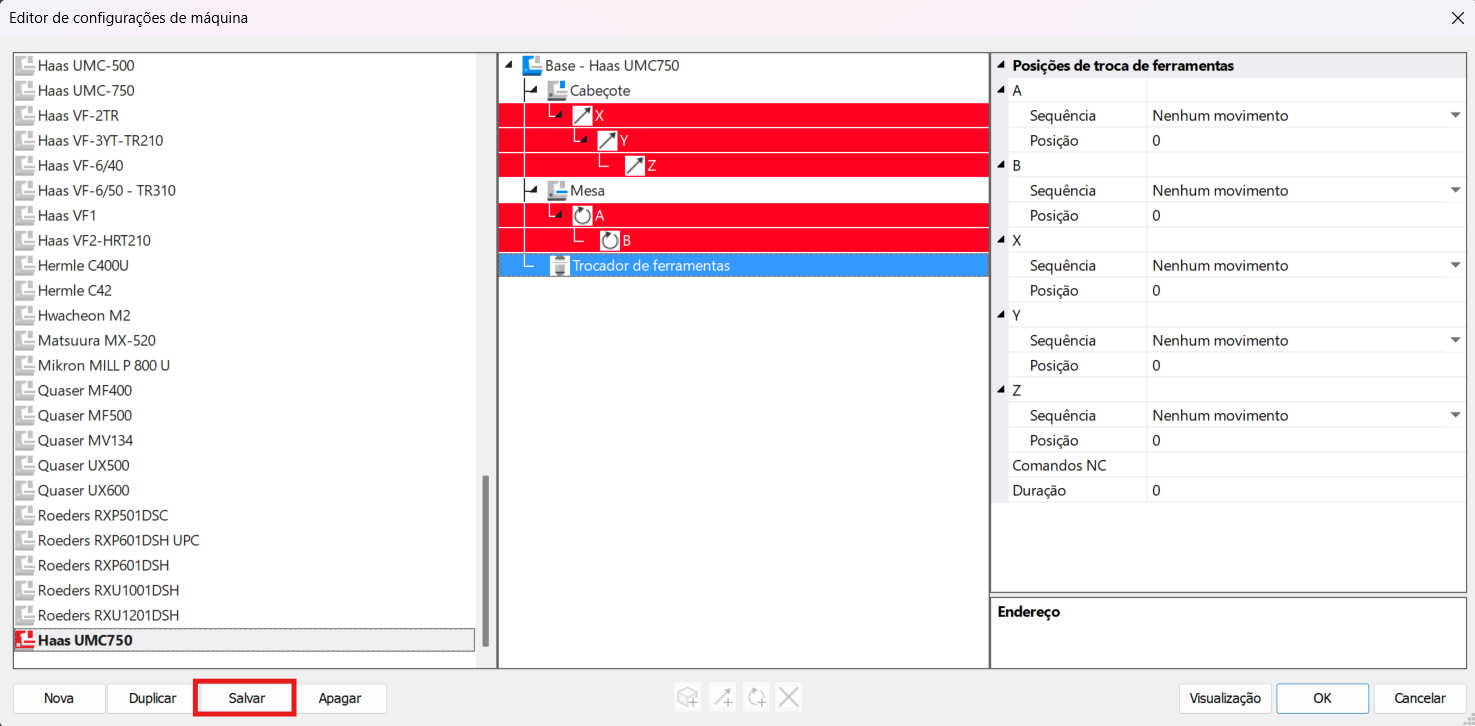

Passo 9: Trocador de ferramentas (corrente)

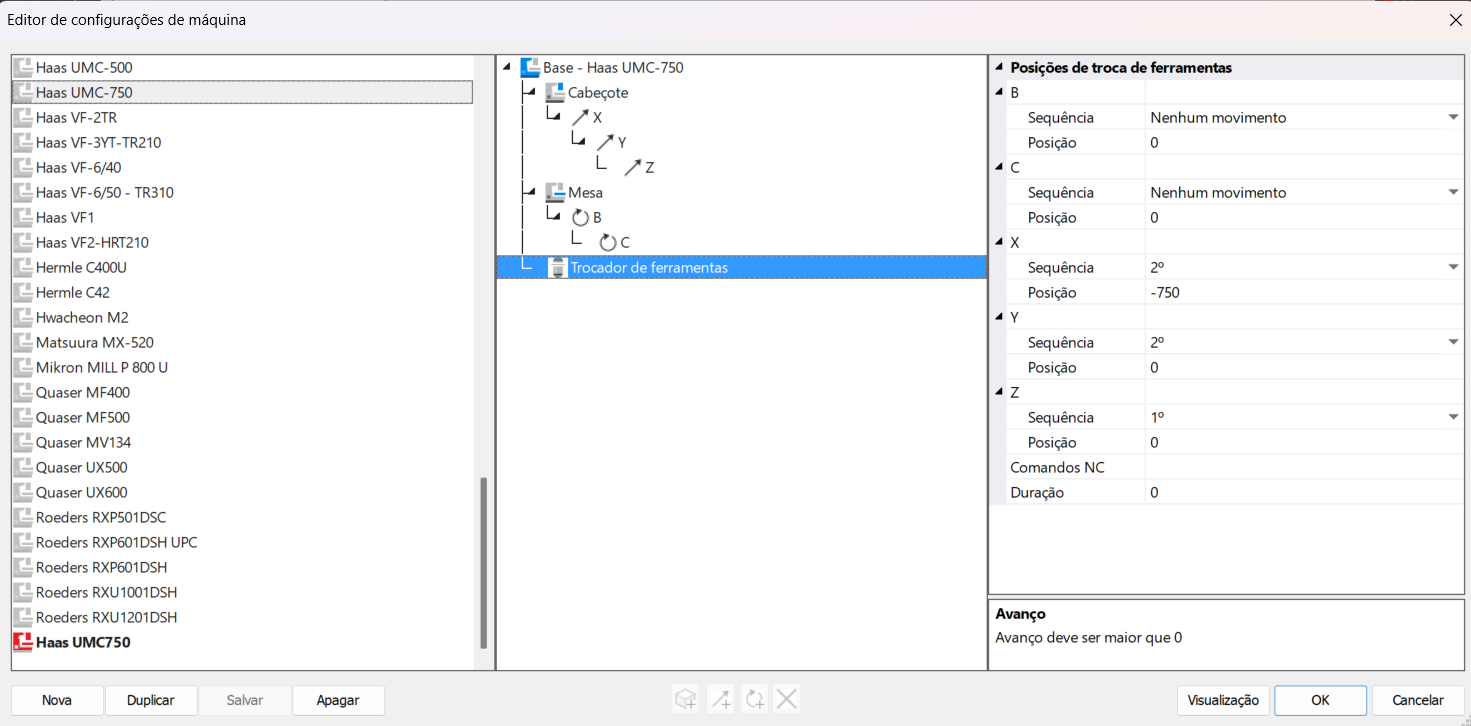

Selecione o Trocador de Ferramentas (Cadeia) para definir a posição de cada eixo durante uma chamada de troca de ferramenta, bem como a sequência na qual cada eixo se move.

Seqüenciar: Defina a ordem na qual cada eixo se move quando uma chamada de mudança de ferramenta é feita.

Posição: Defina a posição em que cada eixo se move quando uma chamada de troca de ferramenta é feita. Em relação à posição zero da máquina. Se todas as posições dos eixos forem deixadas em '0', todos os eixos retornarão à posição zero da máquina.

Passo 10: Adicionar geometria a um eixo.

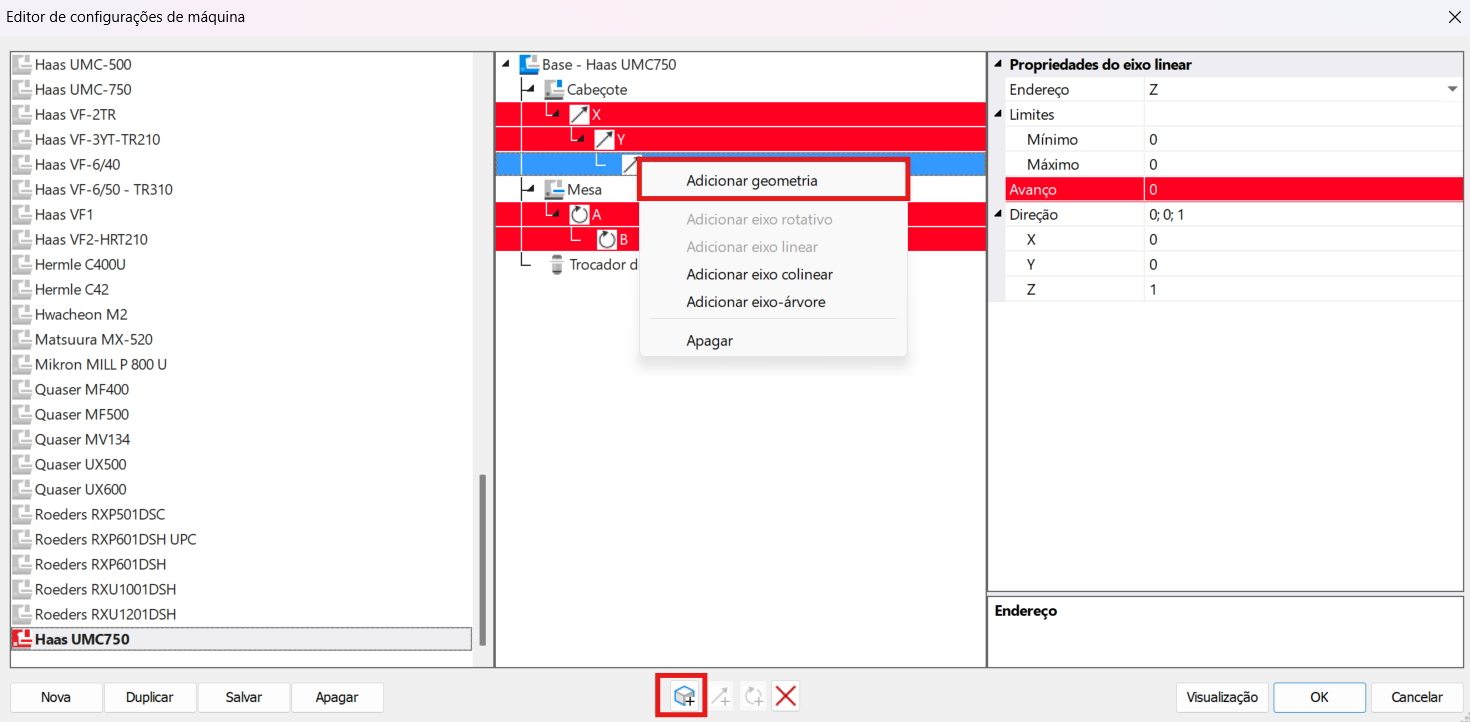

Adicione geometria a um eixo clicando com o botão direito do mouse em um eixo e selecionando 'Adicionar geometria'. Como alternativa, selecione a ferramenta Adicionar geometria na parte inferior do Editor de configuração da máquina.

Tolerância triangular: Recomendamos uma alta tolerância para geometrias não envolvidas com a área de trabalho (carcaça, etc.). E uma tolerância mais baixa para modelos em que você precisa de verificação de colisão fina. Essa configuração afetará o tamanho do arquivo e o desempenho da simulação.

Passo 11: Visualizar.

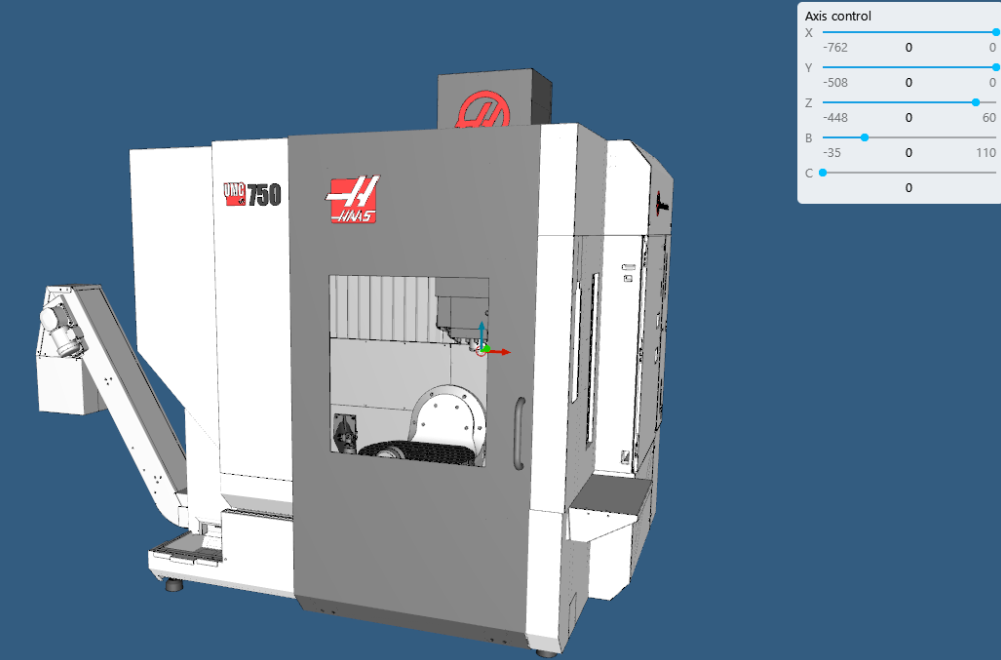

Selecione visualizar para abrir uma janela do visualizador da configuração da máquina. Teste os limites do eixo e certifique-se de que a configuração da máquina esteja correta.
