O True Vision é uma adição ao atual núcleo de simulação de material bruto ultra rápido e de alta qualidade. Usando um processo semelhante ao traçamento de raios, o True Vision possibilita renderizar uma visão perfeita do modelo padrão, permitindo que você compare recursos de superfície com precisão submicro e inspecione até mesmo as menores faixas de ferramentas.

Passo 1: Selecione a guia Gerenciador de geometria.

Passo 2: Escolha o material bruto. Isso abrirá automaticamente a caixa de diálogo de qualidade do material bruto.

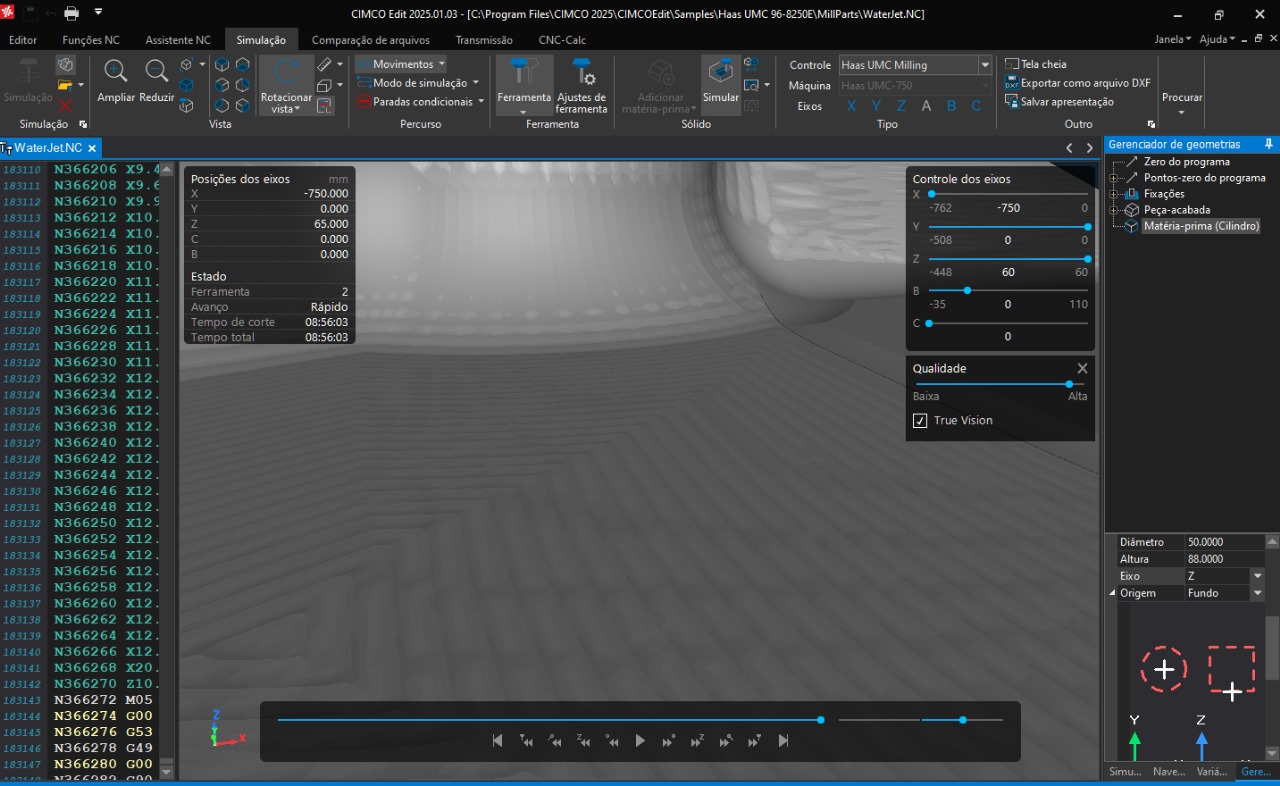

Etapa 3: Selecione 'True Vision'. Observe que as trilhas de ferramentas agora estão visíveis.

Nas imagens abaixo, alternamos o recurso de comparação de ações. A primeira imagem usa uma tolerância de 0,1 mm. Na segunda imagem, temos a tolerância definida como 1 mícron, permitindo que você compare as características da superfície com precisão submicrométrica. Agora é possível verificar o acabamento da superfície e os rastros deixados pela seleção da ferramenta.

Compare o material bruto usando uma tolerância de 0.1mm:

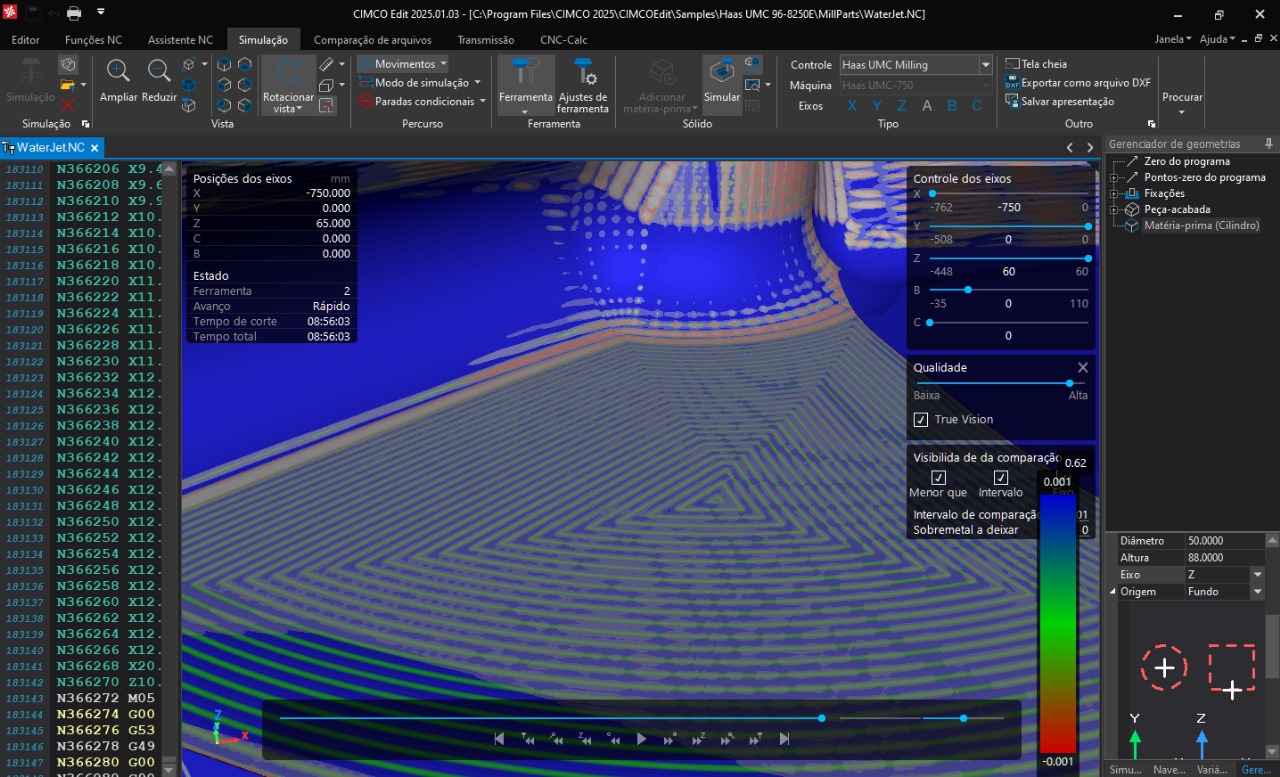

Comparar o material bruto usando uma tolerância de 0,001 mm:

O True Vision é atualizado em menos de um segundo em boas GPUs e ativado automaticamente quando a câmera está parada. Enquanto a câmera está em movimento, ela renderiza a malha do modelo padrão, garantindo uma experiência de usuário perfeita.

O True Vision está disponível para todos os usuários do CIMCO Edit 2025 e pode ser usado na Simulação e no complemento Machine Simulation.
