  1. Introdução     1
  2. Como criar um arquivo TEC na máquina CTExpert    2
  3. Como COPIAR o arquivo TEC para um PC externo    4
  4. Como carregar o arquivo TEC salvo no Quick Wire no Fikus    5
  5. Como gerar o arquivo ISO    6











  1. Introducão


Neste documento, mostramos o procedimento de como criar e copiar o arquivo de SEQUÊNCIA TEC da máquina para um PC externo.
E como usar esse mesmo arquivo TEC para gerar o arquivo ISO em um PC externo.
NOTA: Como exemplo, neste documento usamos o CT Expert da máquina Charmilles Robofil 240cc para gerar o arquivo TEC..











  1. Como criar um arquivo TEC na máquina CTExpert


O arquivo TEC pode ser criado no CTExpert da máquina conforme a necessidade do USUÁRIO, como mostrado abaixo em PREPARAÇÃO / CT Expert

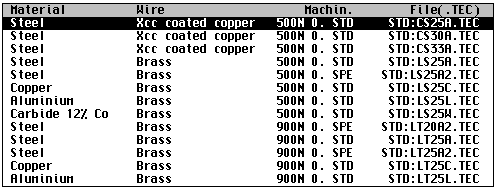

  • Seleção da Tecnologia








  • Altura da peça

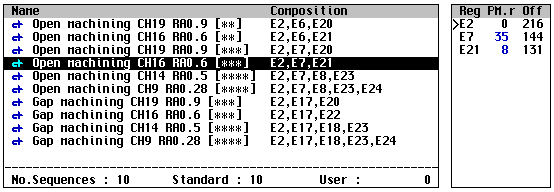

  • Sequencias Padrão

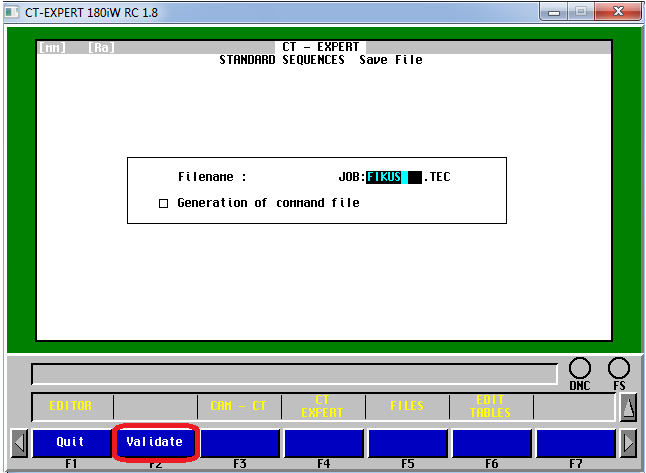

  • Salvar Tecnologia
















Após validar o arquivo, o arquivo TEC será salvo automaticamente na máquina em U:

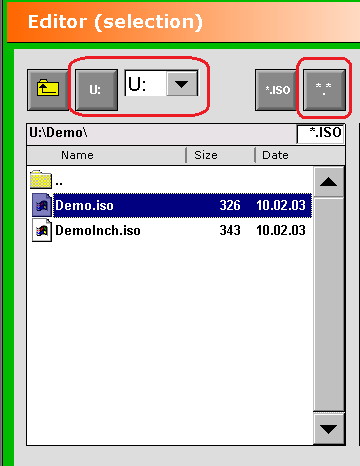

   Click em  ...  para visualizer os aquivos ISO e TEC.   NOTA: Neste documento, nomeamos FIKUS.TEC como exemplo







3. Como COPIAR o arquivo tec para um PC externo?


Agora você pode copiar o arquivo FIKUS.TEC da máquina em U: / usando um pen drive ou disquete para copiar para o PC externo.
Agora copie o arquivo FIKUS.TEC para um disco local no PC.

Procedimento:
Selecione PREP – Gerenciamento de Arquivos
• A tela de Gerenciamento de Arquivos é exibida com a janela de Seleção

  • Selecione U: (Memória da Máquina)

• O diretório raiz do disco U: será exibido

  • Selecione o diretório R1

• Todo o conteúdo do diretório R1 será exibido

  • Digite *.TEC na caixa de extensão

• A exibição será limitada apenas aos arquivos TEC

  • Clique no arquivo FIKUS.TEC
    • FIKUS.TEC será selecionado e destacado
  • Pressione a tecla Copiar

• “Copiar” será exibido em Executar
• Uma segunda janela de seleção será exibida à direita

  • Na segunda janela, selecione A: (Dispositivo Externo)

• O diretório raiz do disco A: será exibido

  • Digite o nome R2 no campo no topo da segunda janela

• Todo o conteúdo do diretório R2 será exibido

  • Digite o nome FIKUS.TEC no campo no topo da segunda janela
  • Pressione a tecla Executar

• O arquivo será copiado
• O nome FIKUS.TEC será exibido no diretório R2 de A:

  • Pressione a tecla UP

• A exibição retornará à tela básica PREP


  1. Como carregar o arquivo TEC salvo no Quick Wire no Fikus

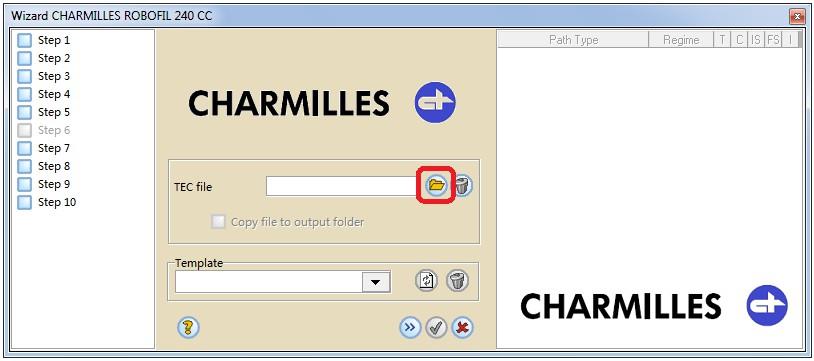

Click no icone  para procurer o arquivo TEC

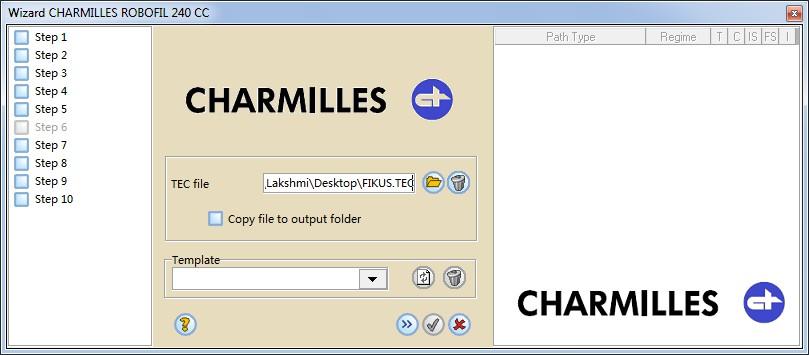

Após a seleção, o arquivo será copiado para o assistente conforme mostrado abaixo

​

Click no icone  para continuar as etapas do assistente


  1. Como gerar o arquivo ISO


Após concluir todas as etapas no Quick Wire, você encontrará todo o processo na árvore CAM, conforme mostrado abaixo.


​

​
​
​
​
​
​
​

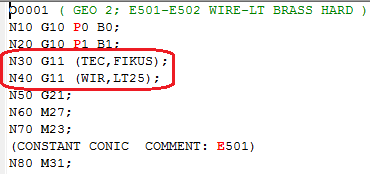

Prossiga com o cálculo do processo e você encontrará o arquivo TEC no ISO, conforme mostrado.

​

​
​
​
​
​
​
Você encontrará o nome do arquivo TEC que você salvou e também o nome do arquivo WIR.
