Índice


  1. Introdução

  2. Como criar o arquivo TEC na máquina CTExpert

  3. Como copiar o arquivo TEC para um PC externo

  4. Como chamar o arquivo TEC salvo no Quick Wire no Fikus



1. Introdução


Neste documento mostramos o procedimento de como criar e copiar o arquivo de SEQUÊNCIA TEC da máquina para um PC externo,
e como utilizar o mesmo arquivo TEC para gerar o arquivo ISO em um PC externo.


NOTA: Como exemplo, neste documento utilizamos o CT Expert da máquina Charmilles Robofil 240cc para gerar o arquivo TEC


como extrair da máquina os arquivos


2. Como criar o arquivo TEC na máquina CT-Expert

O arquivo TEC pode ser criado na máquina CT-Expert de acordo com a necessidade do usuário, conforme mostrado abaixo em PREPARATION / CT Expert.


seleção do modo

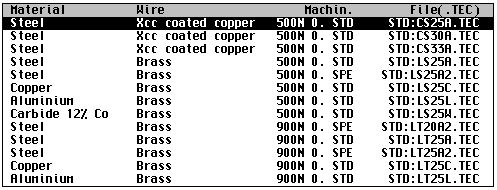

seleção da tecnologia

altura da peça

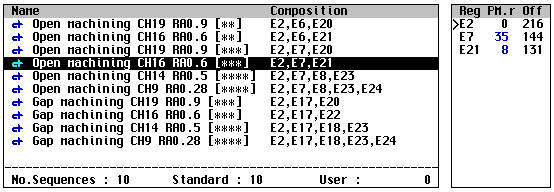

sequencia padrão


salvar tecnologia

Após validar o arquivo, o arquivo TEC será salvo automaticamente na máquina em U:/

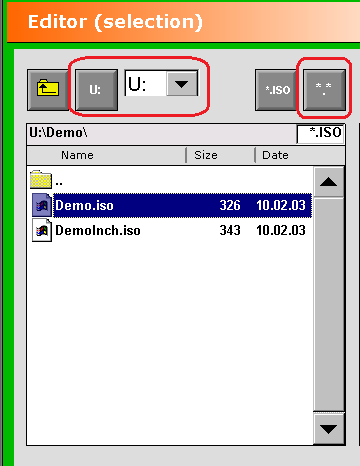

Clique em             para visualizar todos os arquivos ISO e TEC.

OBSERVAÇÃO: Neste documento, utilizamos FIKUS.TEC como arquivo de exemplo.Como COPIAR o arquivo TEC para um PC Externo




3. Como COPIAR o arquivo TEC para um PC Externo

Agora você pode copiar o arquivo FIKUS.TEC da máquina U:/ utilizando um USB ou disquete para transferi-lo ao PC Externo.

Procedimento:

Selecione PREP – Files Management

  • telaFiles Management é exibida com a janela de seleção

  • Selecione U: (Unidade de Memória da Máquina)


  • O diretório raiz do disco U: é exibido

  • Selecione o diretório R1


  • Todo conteudo do diretorio R1 e exibido

  •  Digite *.TEC no campo de extensão


  • A visualização fica limitada apenas aos arquivos TEC

  • Aponte o cursor para FIKUS.TEC

  • FIKUS.TEC é selecionado e destacado

  • Pressione a tecla Copy


  • Copy” é exibido em Execute

  • Uma segunda janela de seleção é exibida à direita

  • Na 2ª janela, selecione A: (Unidade Externa)


  • O diretório raiz do disco A: é exibido

  • Digite o nome R2 no campo na parte superior da 2ª janela


  • Todo o conteúdo do diretório R2 é exibido

  • Digite o nome FIKUS.TEC no campo na parte superior da 2ª janela

  • Pressione a tecla Execute



  • O arquivo é copiado O arquivo é copiado

  • O nome FIKUS.TEC é exibido no diretório R2 da unidade A:

  • Pressione a tecla UP


  • A tela retorna para a tela básica PREP




como importar para dentro do fikus

​


4. Como chamar o arquivo TEC salvo no Quick Wire no Fikus

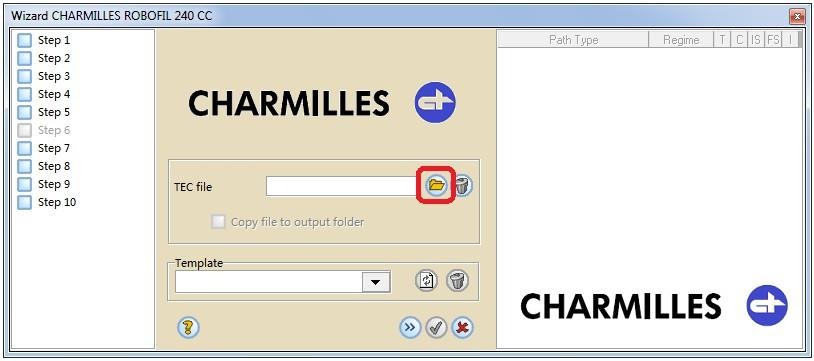

Clique em ícone para procurar o arquivo TEC.

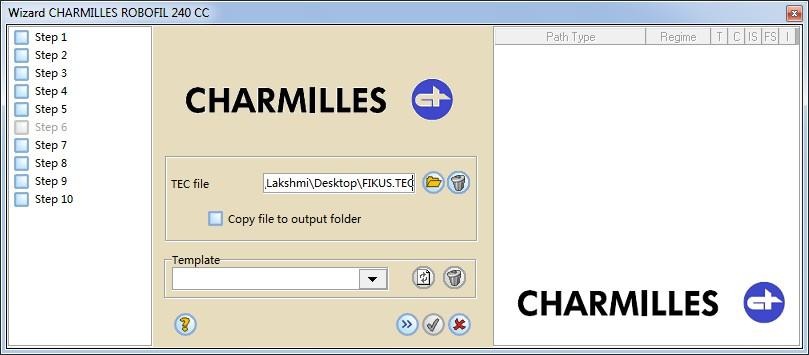

Após a seleção, o arquivo será copiado para o assistente (wizard), conforme mostrado abaixo.


Clice em  para prosseguir com as etapas do assistente

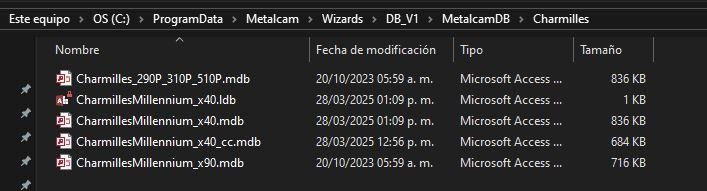

Tudo depende do tipo de arquivo que você tem para a base de dados. Se você tiver um arquivo (*.mdb), apenas esses itens serão colocados na rota seguinte, criando previamente uma pasta para identificar o controle. (Fikus normalmente cria essas pastas para instalar a base de dados do Fikus Cloud)


C:\ProgramData\Metalcam\Assistentes\DB_V1\MetalcamDB






5. como gerar arquivo ISO

Após concluir todas as etapas no Quick Wire, você encontrará todos os processos na árvore CAM, conforme mostrado abaixo.

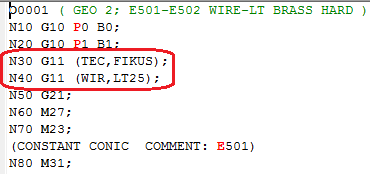

Prossiga com o cálculo do processo e você encontrará o arquivo TEC no ISO, conforme mostrado.



Você encontrará o nome do arquivo TEC que foi salvo, bem como o nome do arquivo WIR.
