CIMATRON |NC| Caminho e Geração da Folha de Processo (NC Report)
Neste artigo você irá conhecer o caminho onde colocar a Folha de Processos (NC Report), o arquivo XML de captura de imagem e como gerar a Folha de processo dentro do Cimatron.
Caminho onde colocar a Folha de Processo (NC Report):
C:\ProgramData\Cimatron\Cimatron\XXXXX\Data\Nc\Customized Reports
Caminho onde colocar o arquivo de XML referente a captura de imagem:
C:\ProgramData\Cimatron\Cimatron\2025.0\Data
Passo a passo de como utilizar a folha de processos (NC Report):

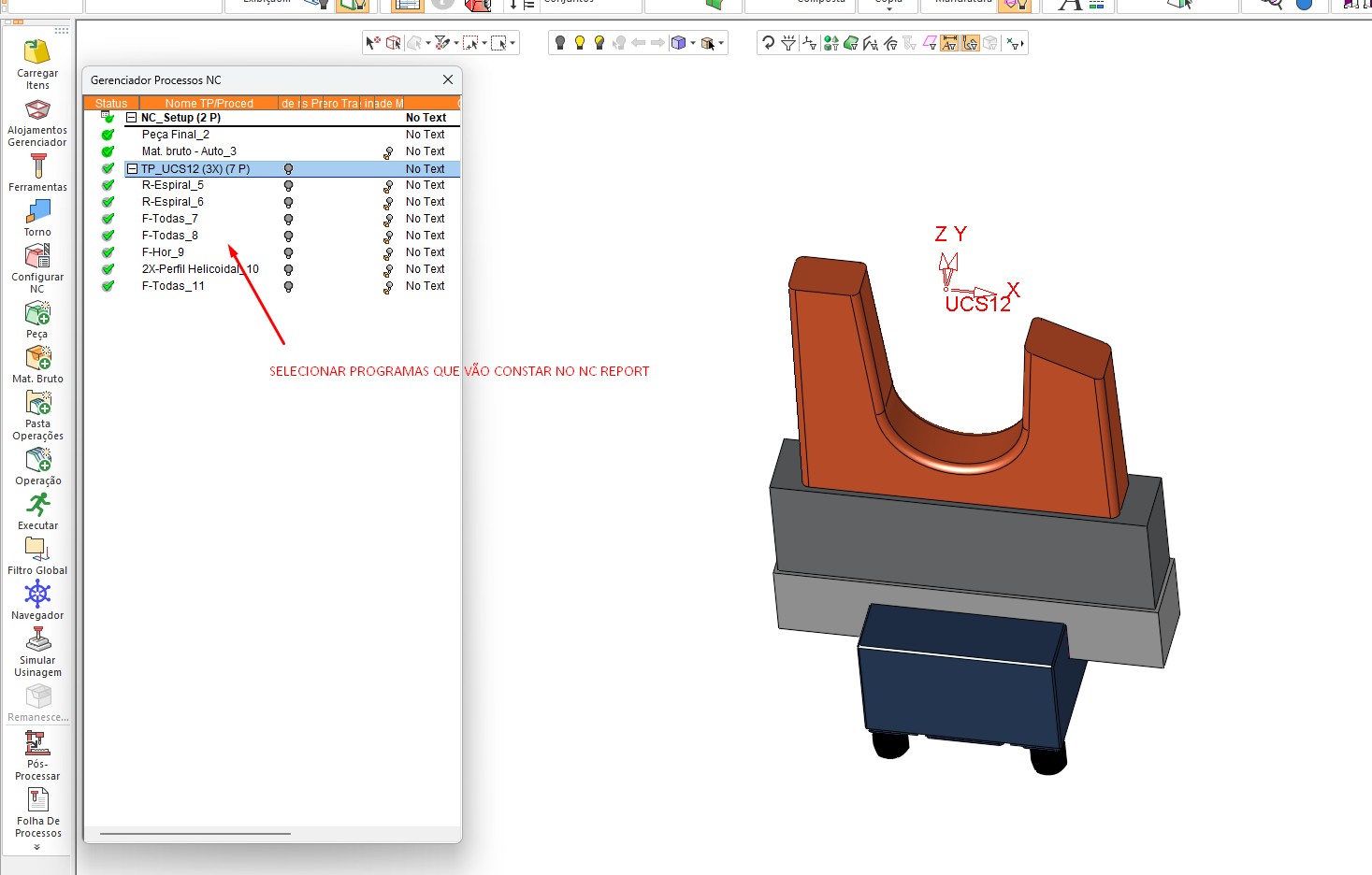

- Passo: Selecionar os programas que vão constar na Folha de Processo:

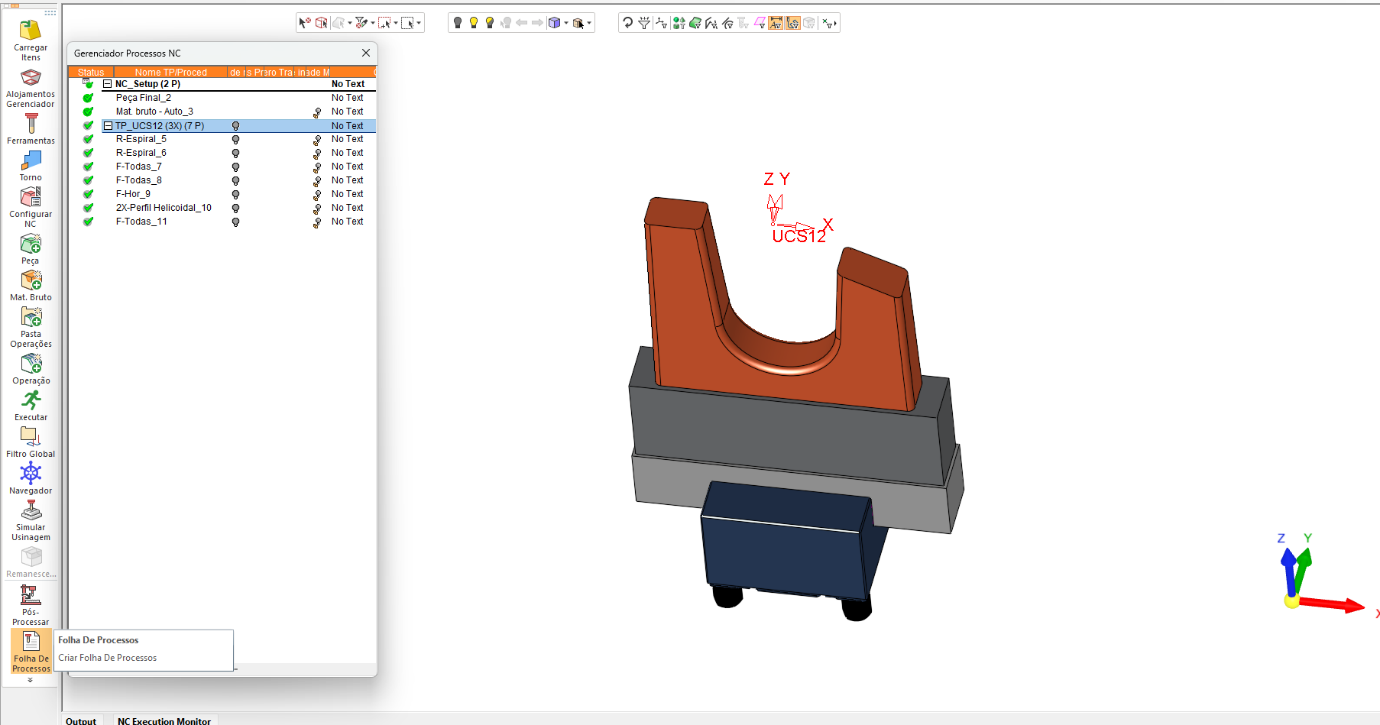

2 – Passo: Selecionar a Ferramenta Folha de Processos conforme imagem abaixo.

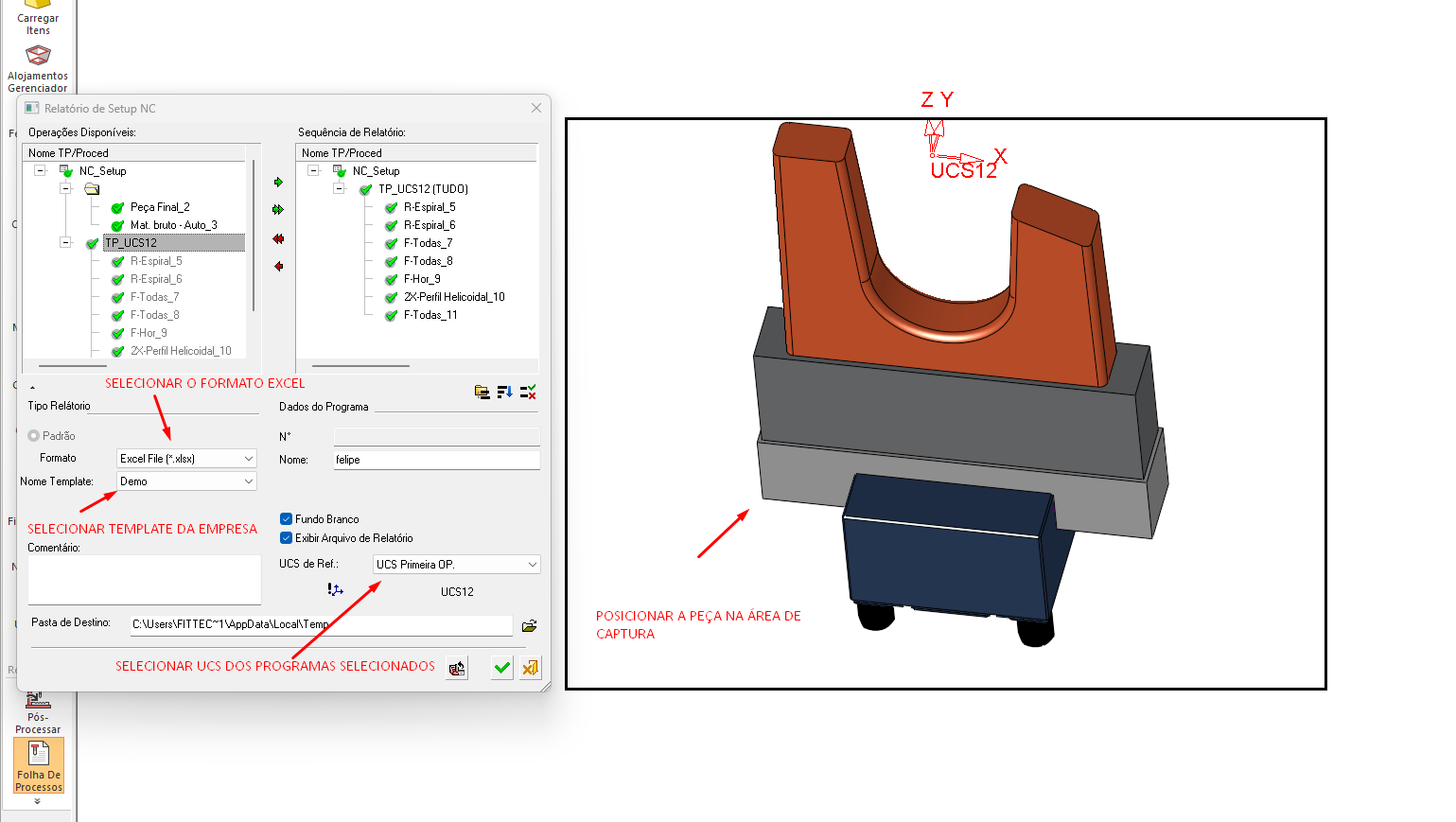

3 – Passo: Posicionar a peça de trabalho na área de imagem de captura, selecionar formato Excel e Template com o nome da sua empresa, selecionar UCS dos programas selecionados e clicar em OK para gerar a folha de processos.

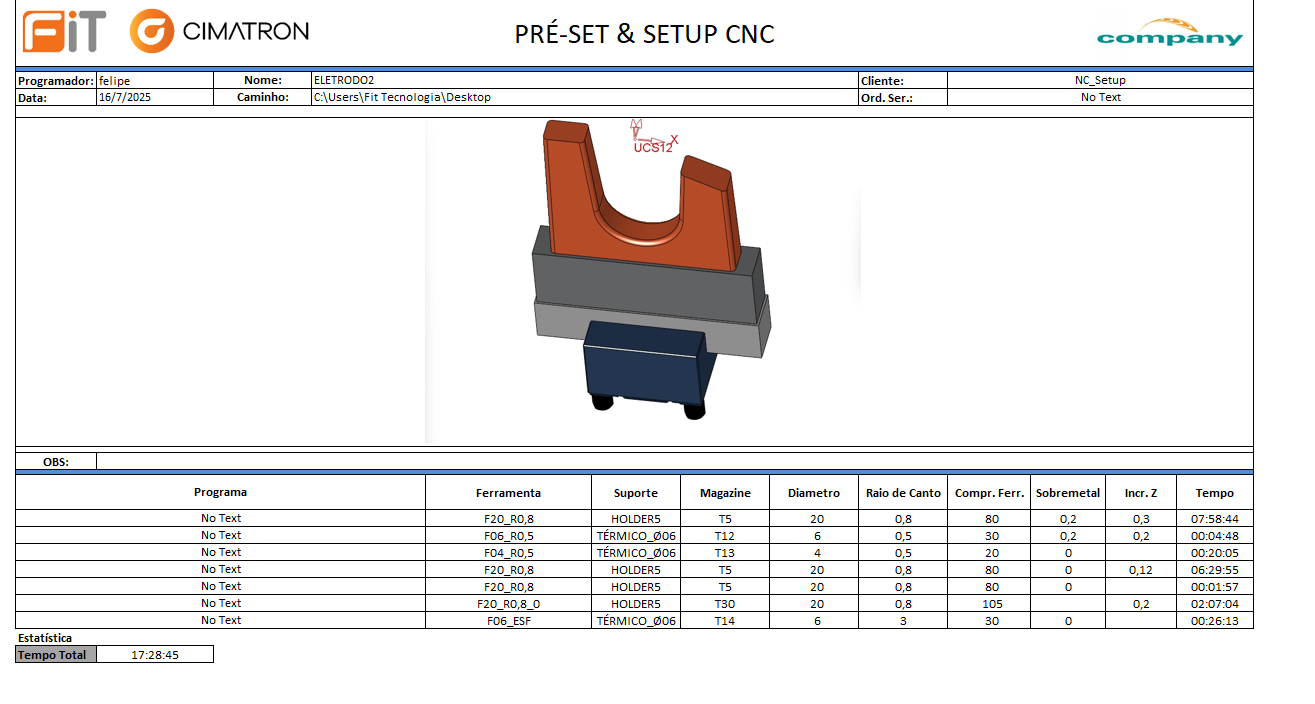

Exemplo de Folha de Processos:
