Assuntos abordados neste artigo:

• Como criar arquivo TEC na máquina CTExpert

• Como copiar o arquivo TEC para PC Externo

• Como chamar o arquivo TEC salvo para fio rápido em Fikus

• Como gerar o arquivo ISO

1. Introdução

Neste artigo mostramos o procedimento de como criar e copiar o arquivo TEC SEQUENCE da máquina para o PC externo.
E usar o mesmo arquivo TEC para gerar o arquivo ISO no computador/PC externo.
NOTA: Como exemplo, neste documento usamos charmilles Robofil 240cc máquina CT Expert para gerar o Arquivo TEC.

2. Como criar arquivo TEC em Máquina CT-Expert

O arquivo TEC pode ser criado na máquina CTExpert de acordo com o requisito do USUÁRIO, conforme mostrado abaixo em PREPARAÇÃO / CT Expert.

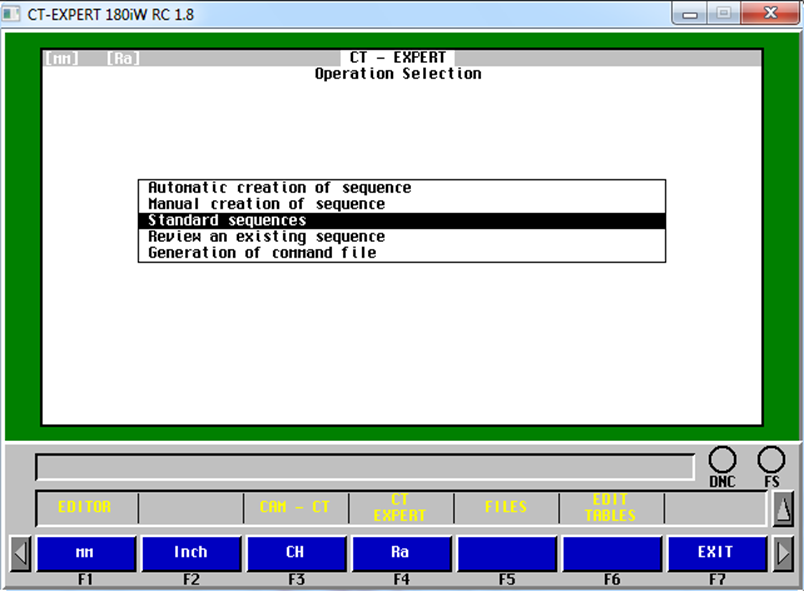

● Seleção de Modo

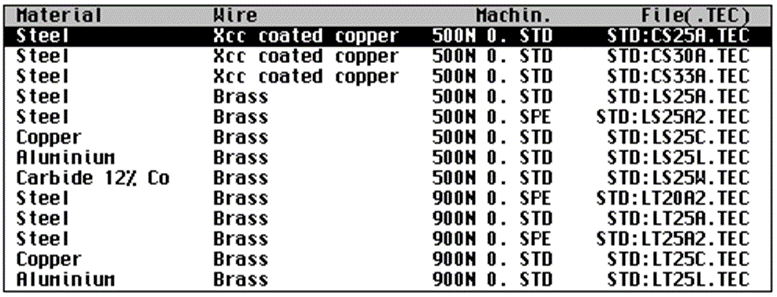

● Seleção de Tecnologia

● Altura da peça

● Sequências padrão

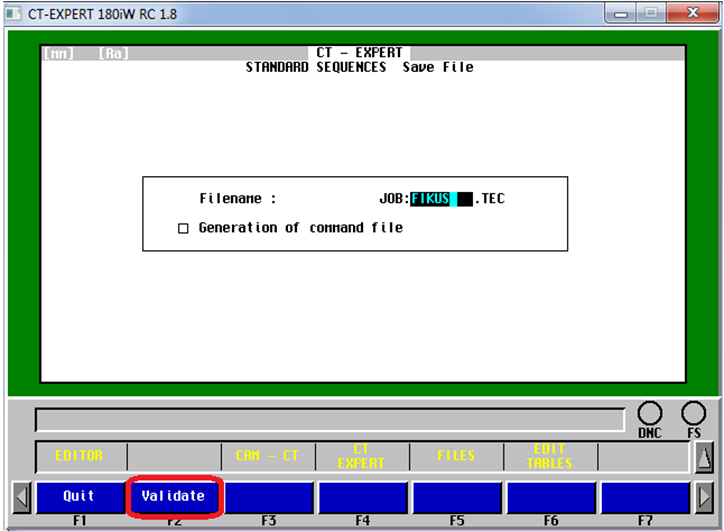

● Salvar tecnologia

 Após clicar em Validar o arquivo, o arquivo TEC será salvo automaticamente na Máquina U:/

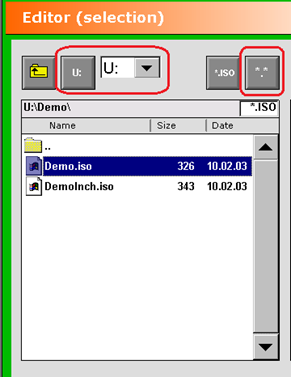

Clique no botão para ver todos os arquivos ISO e TEC.

NOTA: Neste artigo nós chamamos FIKUS.TEC como arquivo de exemplo, você deve nomear com o nome de sua maquina por exemplo:Charmilles-640cc.TEC , ou Charmilles-440cc.TEC ou Charmilles-440sl.TEC

IMPORTANTE: Não deixar espaços ou caractere especial no nome do arquivo, separar usando somente hífen. Até a versão FIKUS  20 não é aceito espaços e apresentará mensagem de erro ao usar o TEC: "Este arquivo .TEC não contém sequências"

3. Como copiar o arquivo TEC para computador/PC externo

Agora você pode copiar o arquivo FIKUS. TEC  da Máquina U:/ com o uso de uma unidade USB ou Disquete para copiar para o PC externo.

Agora copie o arquivo FIKUS. TEC  para uma unidade local no seu PC.

Procedimento:

Selecione PREP – Gerenciamento de arquivos (Files Management)

• a página de tela gerenciamento de arquivos é exibida com a janela Seleção

- Selecione U: (Unidade de memória da máquina)

• O diretório raiz do disco U: é exibido

- Selecione o diretório R1

• Todo o conteúdo do diretório R1 é exibido

- Digite *. TEC na caixa de extensão

• A exibição é limitado apenas aos arquivos TEC

- Aponte o cursor do mouse para o FIKUS.TEC

• FIKUS.TEC  é selecionado e marcado/destacado

- Pressione a tecla Copiar

• "Copiar" é exibido em Execução

• Uma segunda janela de seleção é exibida à direita

- Na 2ª janela, selecione A: (Unidade externa)

• O diretório raiz do disco A: é exibido

- Digite o nome R2 no campo na parte superior da 2ª janela

• Todo o conteúdo do diretório R2 é exibido

- Digite o nome FIKUS. TEC  no campo no topo da 2ª janela

- Pressione a tecla Executar

• O arquivo é copiado

• O nome FIKUS.TEC  é exibido no diretório R2 de A:

- Pressione a tecla UP (para CIMA)

• O display retorna à tela básica PREP

4. Como chamar o arquivo TEC salvo para o QuickWire no Fikus

Clique no ícone para navegar nos arquivos *.TEC.

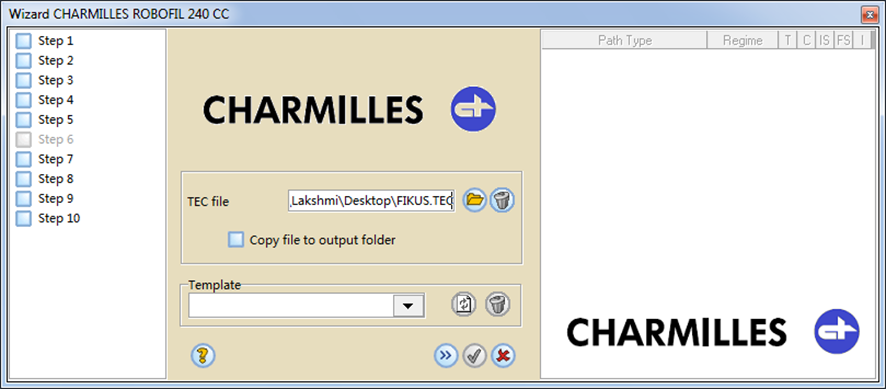

Após a seleção, o arquivo será copiado para o assistente, como mostrado abaixo:

Clique no botão para prosseguir com as etapas do assistente.

5. Como gerar o arquivo ISO

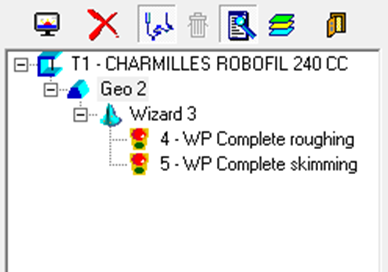

Depois de completar todas as etapas no QuickWire, você encontrará todo o processo sob a árvore CAM, como mostrado abaixo:

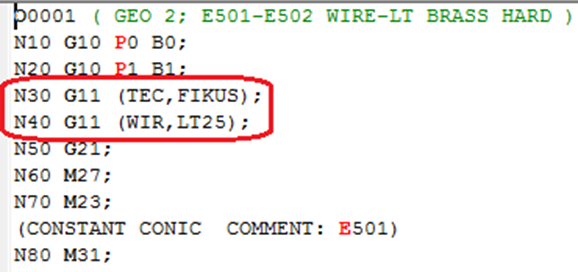

Proceda com o cálculo do processo, pós processar o processo e você encontrará o arquivo TEC no ISO como mostrado:

Você encontrará o nome do arquivo TEC que você salvou e o nome do arquivo WIR também.
