CIMATRON | NC | Alterar a área de captura da imagem do NC Report

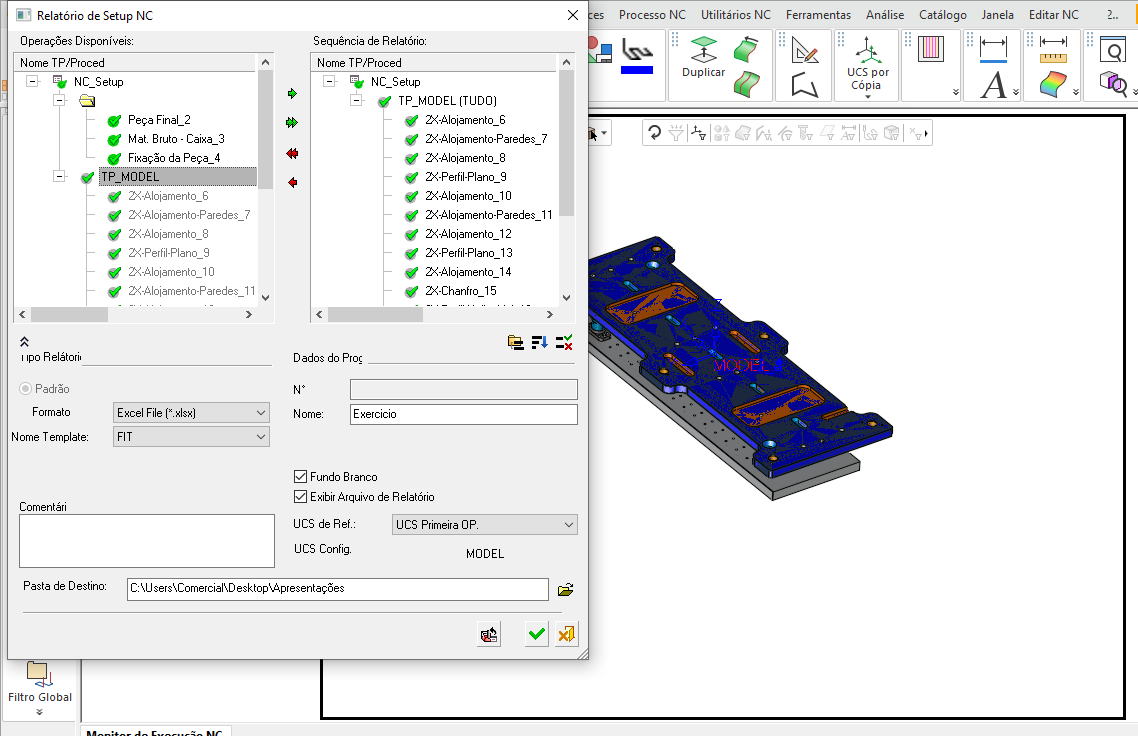

Neste artigo você conhecerá como otimizar a janela de captura de imagem para a folha de processos NC.
Acesso
Os vários parâmetros são definidos no arquivo NcReportImage.xml que pode ser encontrado na pasta:
C:\ProgramData\Cimatron\Cimatron\XX.0\Data\
Estrutura geral
O arquivo NCReportImage.xml é um arquivo XML padrão que pode ser editado com um editor de texto regular ou qualquer editor específico de XML.
Cada relatório disponível é uma ramificação na seção ReportList. Cada imagem disponível é uma ramificação de seu Relatório correspondente.
Editando o Arquivo
Para cada relatório, há uma seção que começa com <Report Name = "xxxx"> e termina com </Report>. Nesta seção, cada imagem disponível é definida por seu nome e dimensões.

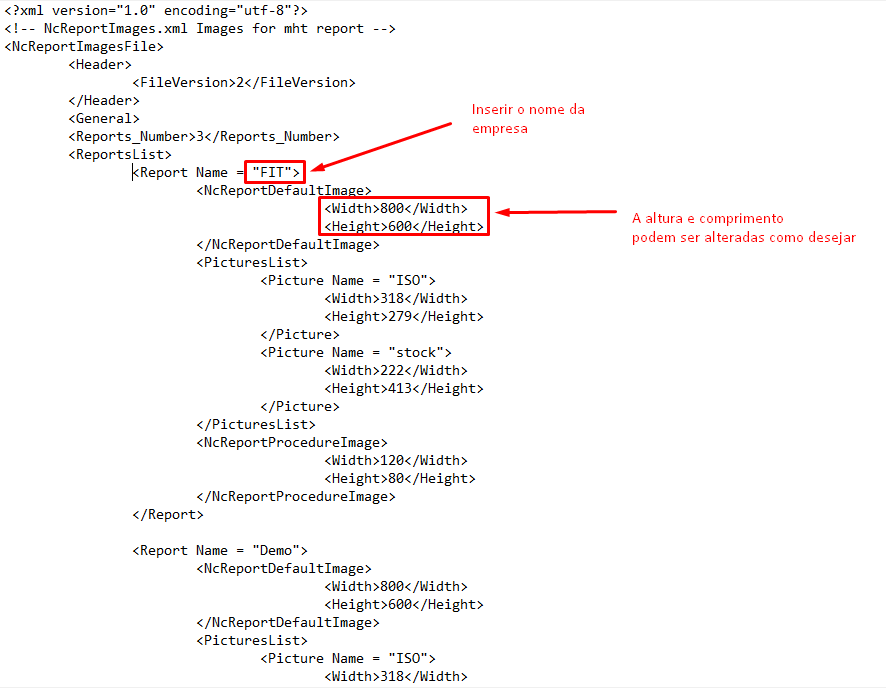

Seção do relatório de demonstração NcReportImage.xml
Nesta área são definidas as dimensões da moldura da imagem. Altere, se necessário, apenas o tamanho do quadro.
<NcReportDefaultImage>
<Width> 300 </Width> Definição de largura, recomendamos que altere para 800
<Height> 200 </Height> Definição de altura, recomendamos que altere para 600
</NcReportDefaultImage>
Resultado da área aumentada de captura da imagem para a folha de processos NC:
